TI德州仪器 AD9753 产品介绍
2026-04-14
0次
说明
- 12位双路复用端口DAC
- 输出更新速率：300 MSPS
- 出色的无杂散动态范围(SFDR)和交调失真(IMD)性能
- SFDR（至奈奎斯特频率）：69 dB（25 MHz输出）
- 内部时钟翻倍锁相环(PLL)
- 差分或单端时钟输入
- 1.2 V片内基准电压源
- 3.3 V单电源供电
- 功耗：155 mW (3.3 V)
- 48引脚LQFP封装
特性

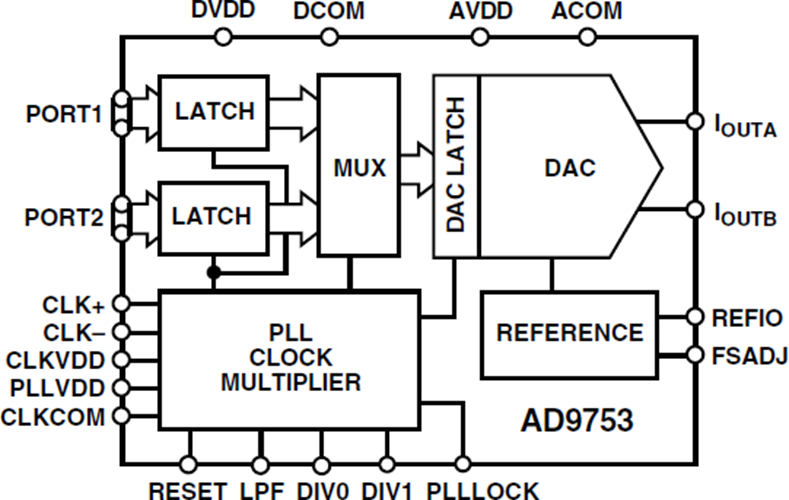

AD9753是一款双通道多路复用端口、高速、单通道、12位CMOS DAC。其中集成一个高品质12位TxDAC+内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。AD9753提供出色的交流和直流性能，同时支持高达300 MSPS的更新速率。
AD9753针对高达300 MSPS的高速应用进行了优化，其中数据速率超过单通道数据接口端口DAC上的数据速率。数字接口含有两个双缓冲锁存器以及控制逻辑。这些锁存器可以采用多种方式时间多路复用到高速DAC。此PLL以外部提供的时钟2倍速度驱动DAC锁存器，能够交错两个输入通道的数据。得到的输出数据速率为两个输入通道的2倍。禁用PLL时，可提供外部2×时钟并在内部进行2分频处理。
CLK输入(CLK+/CLK–)可进行差分或单端驱动，其中信号摆幅低至1 VP-P。DAC采用分段电流源架构，并结合专有开关技术，可减小突波能量，并尽可能提高动态精度。差分电流输出支持单端或差分应用。各差分输出分别提供2 mA至20 mA的标称满量程电流。
AD9753 采用先进的低成本的 0.35 µm CMOS工艺制造。采用3.0 V至3.6 V单电源供电，功耗为155 mW。
产品特色
- AD9753属于引脚兼容的高速TxDAC+系列，提供10、12和14分辨率。
- 300 MSPS高速转换速率。
- 双通道12位锁存、多路复用输入端口。AD9753具有灵活的数字接口，可通过单通道或双通道端口输入进行高速数据转换。
- 低功耗。完整的CMOS DAC功能，采用3.0 V至3.6 V单电源供电，功耗为155 mW。可以降低DAC满量程电流，从而以更低功耗工作。
- 片内基准电压源。AD9753内置一个1.20 V温度补偿带隙基准电压源。
应用
- 通信：LMDS、LMCS、MMDS
- 基站
- 数字频率合成器
- QAM和OFDM
