TI德州仪器 ADV7123 产品介绍
2026-04-14
0次
说明
- 吞吐速率：330 MSPS
- 三通道10位数模转换器(DAC)
- SFDR
- −70 dB（fCLK = 50 MHz时）；fOUT = 1 MHz
- -53 dB（fCLK = 140 MHz时）；fOUT = 40 MHz
- RS-343A/RS-170兼容输出
- 互补输出
- DAC输出电流范围：2.0 mA至26.5 mA
- TTL兼容输入
- 内部基准电压源(1.235 V)
- 采用5 V/3.3 V单电源供电
- 48引脚LQFP封装
- 下载ADV7123-EP数据手册(pdf)
- 军用温度范围：-55°C至+105°C
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12637 DSCC图纸号
特性

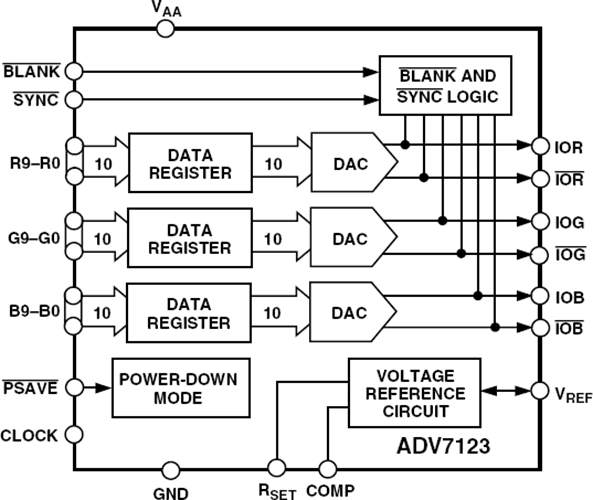

ADV7123 (ADV®)是一款单芯片三路高速数模转换器。它内置三个高速、10位、带互补输出的视频DAC、一个标准TTL输入接口和高阻抗、模拟输出电流源。
它具有三个独立的10位宽输入端口。只需一个5 V/3.3 V单电源和时钟便能工作。ADV7123还具有其它视频控制信号：复合SYNC和BLANK。
该器件还具有省电模式。
ADV7123采用5 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。ADV7123采用48引脚LQFP封装。
产品特色
- 330 MSPS吞吐量。
- 保证10位单调性。
- 与各种高分辨率彩色图形系统兼容，包括RS-343A和RS-170。
应用
- 数字视频系统（1600 × 1200，100 Hz时）
- 高分辨率彩色图形
- 数字无线电调制
- 图像处理
- 仪器仪表
- 视频信号重构
