说明

特性

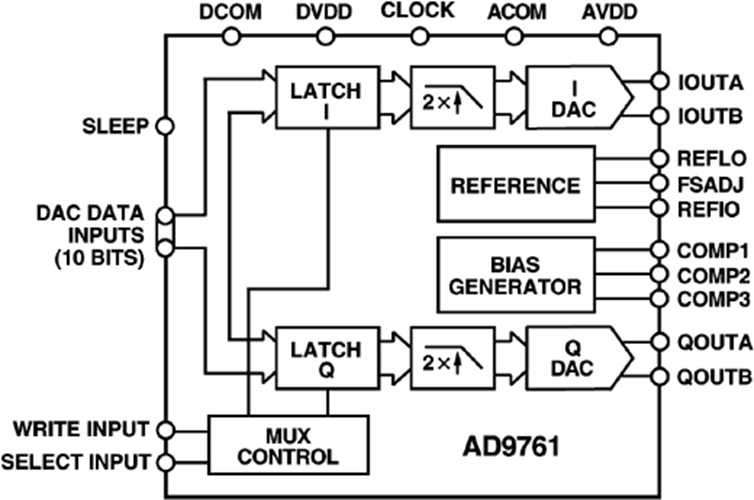

AD9761是一款完整的双通道、高速、10位CMOS DAC，专门针对宽带宽通信应用（例如扩频）而开发，其中数字I与Q信息在发射操作期间进行处理。它集成两个10位、40 MSPS DAC、两个2x插值滤波器、一个基准电压源及数字输入接口电路。该器件支持每通道20 MSPS输入数据速率，经过2x插值后可达到40 MSPS，然后同时更新各DAC。

交错式I与Q输入数据流提交给数字接口电路，该电路由I与Q锁存器以及一些附加控制逻辑组成。该数据经过解交错处理后，变回原始I数据与Q数据。片内状态机可确保I数据与Q数据正确配对。然后，2x数字插值滤波器处理来自各锁存器的数据输出，以简化重构滤波器要求。各滤波器的插值输出用作相应10位DAC的输入。

这些DAC采用分段电流源架构，并结合专有开关技术，可减小突波能量，并使动态精度达到较大。每个DAC均提供差分电流输出，从而支持单端或差分应用。两个DAC同时更新，并提供一个10 mA的标称满量程电流。此外，各DAC之间的满量程电流匹配精度在0.07 dB（即0.75%）以内，因而无需额外增加增益校准电路。

AD9761采用先进的低成本CMOS工艺制造，采用2.7 V至5.5 V单电源供电，功耗为200 mW。此外还内置一个1.20 V内部温度补偿带隙基准电压源，成为一个完整的解决方案。
