TI德州仪器 MAX5862 产品介绍
2026-04-14
0次
说明
- 集成式下行电缆QAM调制器
- 高密度：8、16、24或32个QAM信道
- 14位4.6Gsps RF-DAC
- 符合DOCSIS 3.0 DRFI标准
- RRC滤波器支持ITU-T J.83 Annex A、B和C
- 1MHz至8MHz信道带宽
- 4个192MHz模块,每个都支持全载波捷变
- 950MHz输出带宽的模块捷变
- 可重新配置，无需中断服务
- 输入符号率：1Msym/s至7.14Msym/s
- 每个信道可独立设置
- 集成QAM映射(16/32/64/128/256-QAM)
- 完全支持ITU-T J.83
- CMOS输入端口支持高达1024-QAM
- 可编程数字预失真
- 9dBm (CW)高DAC输出功率，省去前置放大器
- 4.2W @ 32路(6MHz) QAM，fS = 4.6Gsps
- 12mm x 17mm、280焊球FCBGA封装
特性
MAX5862是一款集成了高密度下行电缆QAM调制器、数字上变频器(DUC)和射频数/模转换器(RF-DAC)。器件实现QAM映射、脉冲成形以及前向纠错(FEC)全捷变编码数据的数字RF上变频，采用一个14位4.6Gsps的 DAC驱动单个RF端口。该器件将RF信号数字合成多达32路DOCSIS兼容的6MHz QAM或8MHz QAM信道。器件具有固定QAM功能，提供高密度QAM调制，超低功耗(32路QAM时为4.2W), 封装只有12mm x 17mm。

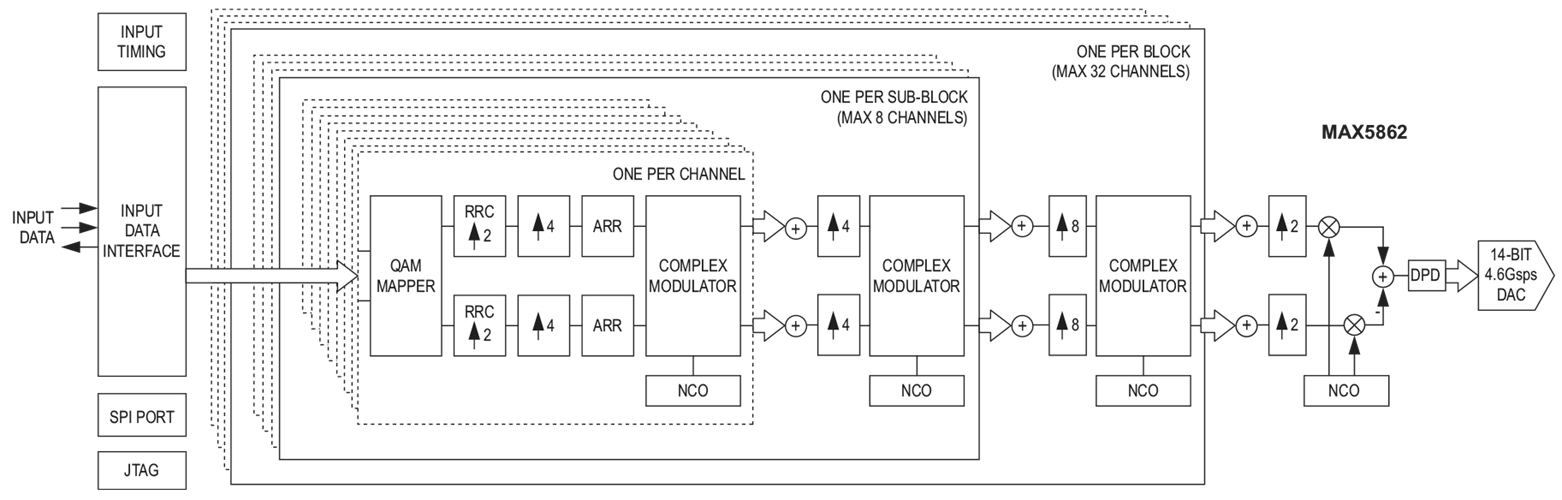

芯片通过一个10比特的输入端口可接受32个时隙交织的CMOS信号的FEC-码的数据流(符号)。每个信道具有QAM映射、RRC滤波和任意重复采样率(ARR) 可独立的配置的特性。芯片对输入数据进行脉冲成形、重复采样、插值以及正交调制，支持DOCSIS 3.0和DVB-C定义的所有数据速率。级联的插值滤波器、复杂的调制器以及信道合成器允许将信号调制到47MHz至1006MHz之间的任何频率。集成的直接数字频率合成器允许以125Hz的分辨率配置QAM信道。插值滤波器和重复采样器具有线性相位和优异的增益平坦度。最后一级调制器的输出提供给数字预失真(DPD)模块，用于修正芯片内置的RF-DAC和外部输出放大器的失真。
应用
- 边缘QAM、CMTS、CCAP、IP-QAM
- 多用户单元微型数据转发器
- 远端PHY、同轴媒体转换器
