TI德州仪器 ADV7202 产品介绍
2026-04-14
0次
说明
- 四个10位视频DAC（支持4:2:2、YCrCb、RGB输入）
- 以最高54 MHz速率进行10位视频速率数字化处理
- AGC 控制(±6 dB)
- 前端3通道箝位控制
- 最多五个CVBS输入通道、两个分量YUV、三个S视频，或以上输入的组合两个CVBS输入通道同步进行数字化处理
- 辅助8位SAR ADC以843 kHz采样速率工作，最多可提供八路通用输入
- I2C和SPI兼容型接口，I2C 滤波器RGB输入支持RGB DAC的画中画功能
特性

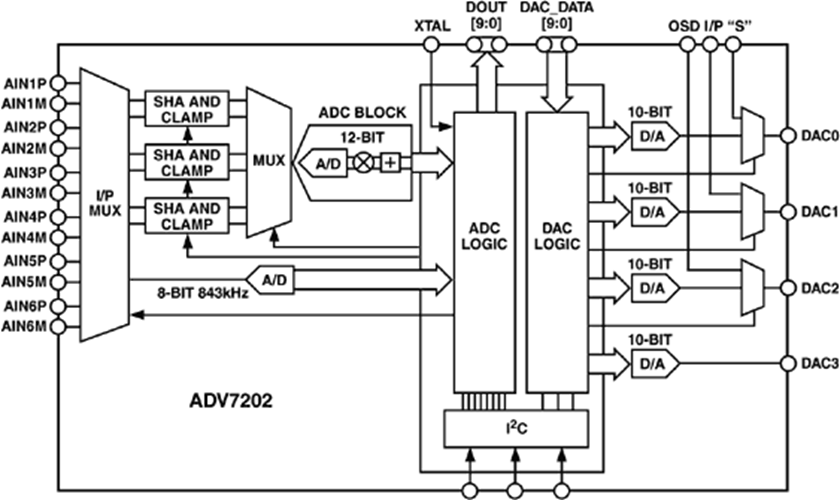

ADV7202是一款视频速率采样编解码器。
它能够对多达五路NTSC/PAL/SECAM视频输入信号进行采样。前端数字转换器的分辨率为12位；2位(12 dB)用于增益和失调电压调整。该数字转换器的转换速率为54 MHz。
该器件还具有多达八路辅助输入，可以由一个843 kHz SAR ADC进行采样，用于系统监控等目的。
后端由四个10位DAC组成，这些DAC以最高54 MHz的速率工作，可用来输出CVBS、S视频、分量YCrCb和RGB信号。
这款编解码器还能利用3通道输入多路复用器支持画中画功能，该输入多路复用器也能复用多路信号，供给DAC输出。
ADV7202可以采用3.3 V或5 V电源供电，单芯片CMOS结构可确保以更低功耗提供更多功能。
ADV7202采用64引脚小型LQFP封装。
