TI德州仪器 LTC2688-16 产品介绍
2026-04-14
0次
说明
- 16 个独立的 SoftSpan DAC
- 可独立编程的输出范围：0 V 至 5 V、0 V 至 10 V、±5 V、±10 V、±15 V
- 所有范围的全 16 位分辨率
- 灵活的单电源或双电源操作
- 最大 INL 误差：±3 LSB
- ±5 ppm/°C时，精密基准电压源为 4.096 V（最大值）
- 使用多达 3 个切换引脚的 A/B 切换或正弦抖动
- 用于输出电压和负载电流检测的多路复用器
- 保证输出驱动 ±20 mA

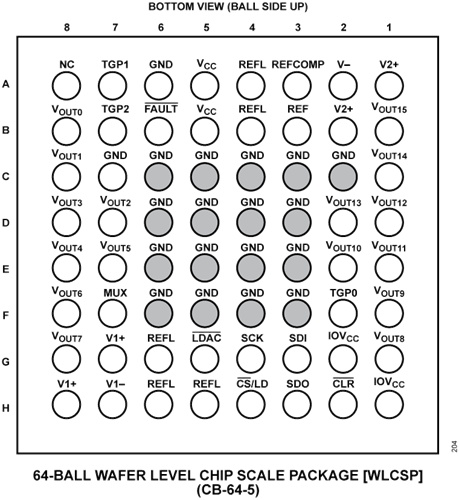

- 6 mm × 6 mm、40 引脚 LFCSP 和 3.5 mm × 3.5 mm、64 球 WLCSP
特性

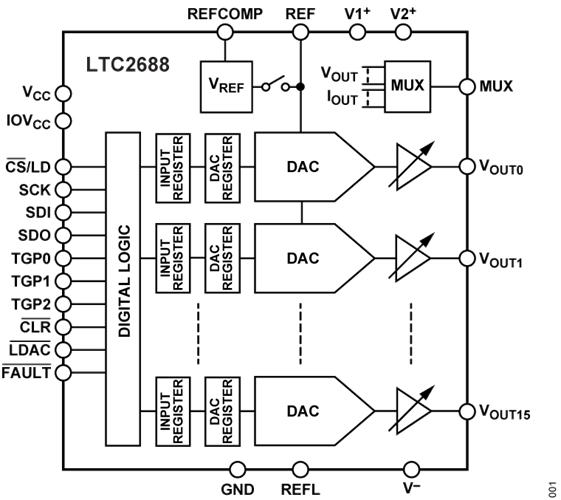

LTC2688 是一款具有集成精密基准电压源的 16 通道、16 位、±15V 数模转换器 (DAC)。LTC2688 保证单调并具有内置轨到轨输出缓冲区，可提供或吸收高达 20mA 的电流。SoftSpan™ DAC 提供五个高达±15 V 的输出范围。每个通道的范围都可以独立编程。
内部 4.096 V 精密基准电压源设定输出电压的精度。外部基准电压源可用于附加范围选项。三个切换引脚支持输入寄存器 A 和输入寄存器 B 在多个频率下切换或正弦抖动。模拟多路复用器简化了引脚电压、负载电流和结温的测量。
可编程偏移和增益寄存器提高了 DAC 输出的精度。
串行外设接口 (SPI) 和兼容 MICROWIRE™ 的 3 线串行接口，可在低至 1.71 V 的逻辑电平和高达 50 MHz 的时钟速率下运行。
应用
- 光学网络
- 仪器仪表
- 数据采集
- 自动测试设备
- 过程控制和工业自动化
