LTC2664-16

量产

具10ppm/ºC 最大值基准的 4 通道、16 位 / 12 位、±10V V_OUT SoftSpan DAC

TI德州仪器 LTC2664-16 产品介绍

2026-04-14 0次

说明

高精度基准：10ppm/ºC (最大值)
可独立编程的输出范围：0V 至 5V、0V 至 10V、±2.5V、±5V、±10V
可在所有范围提供完整的 16 位 / 12 位分辨率

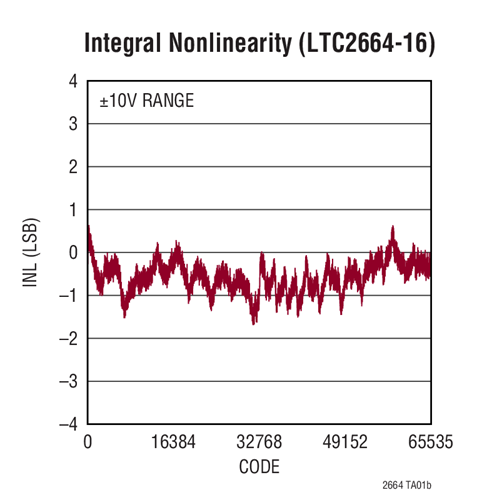

最大 INL 误差：±4LSB (在 16 位)
可通过软件或专用引脚实现 A/B 切换
具辅助输入的模拟多路复用器
在整个温度范围内保证单调
内部或外部基准
输出驱动 ±10mA 得到保证
1.8V 至 5V SPI 串行接口

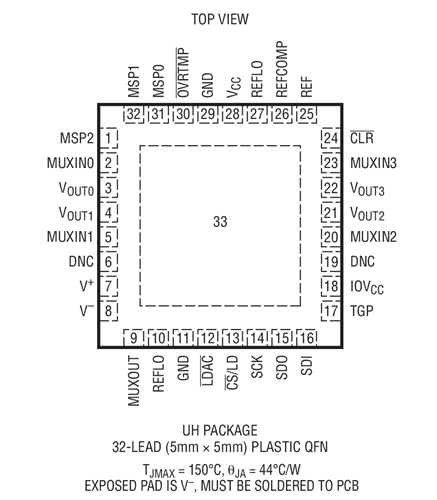

32 引脚 (5mm x 5mm) QFN 封装

特性

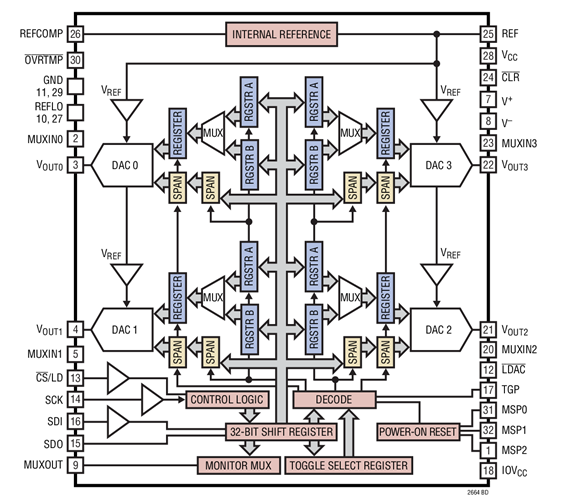

LTC^®2664 是一个 4 通道、16 位 / 12 位、±10V 数模转换器系列，其具有集成型高精度基准。这些器件保证具备单调特性，并具有内置的轨至轨输出缓冲器。这些 SoftSpan^™ DAC 提供了 5 种输出范围，最高达 ±10V。每个通道的范围可单独设置，或者，也可以针对某种固定范围内的运作对器件进行硬件配置。

集成型 2.5V 基准单独缓冲至每个通道；一个外部基准可用于提供附加的范围选项。另外，LTC2664 还具备通过一个专用引脚或软件切换命令实现的 A/B 切换能力。

可兼容 SPI / Microwire 的三线式串行接口可依靠低至 1.71V 的逻辑电平在高达 50MHz 的时钟速率下操作。
