TI德州仪器 AD5761 产品介绍

2026-04-14 0次

说明

8个软件可编程输出范围： 0 V至5 V、0 V至10 V、0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V、−2.5 V至+7.5 V；超量程：5%
总非调整误差(TUE)：0.1% FSR（最大值）
16位分辨率：±2 LSB（最大值），积分非线性(INL)
保证单调性： ±1 LSB（最大值）

单通道、16位DAC
建立时间： 7.5 µs（典型值）
集成基准电压缓冲器
低噪声： 35 nV/√Hz
低毛刺： 1 nV-sec
1.8 V逻辑兼容性
通过LDAC异步更新
异步复位(RESET)至零电平/中间电平
DSP/微控制器兼容串行接口
鲁棒的4 kV HBM ESD保护

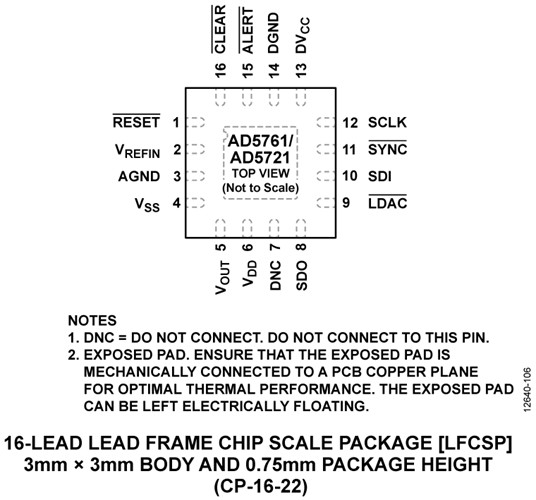

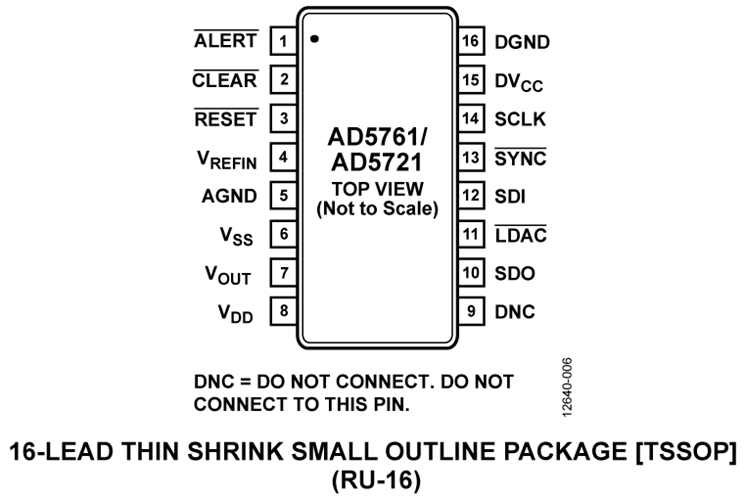

提供16引脚TSSOP和16引脚LFCSP封装
工作温度范围：-40°C至+125°C

特性

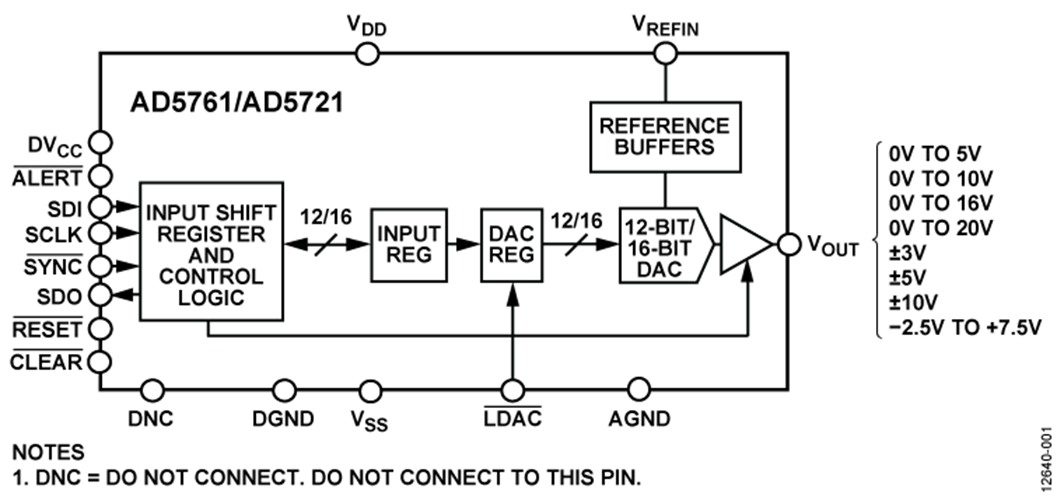

AD5761/AD5721 分别是单通道、16/12位串行输入、电压输出数模转换器(DAC)，采用单电源（4.75 V至30 V）或双电源（−16.5 V至0 V V_SS和4.75 V至16.5 V V_DD）供电，集成输出放大器和基准电压源缓冲器，构成使用极为方便的通用解决方案。

这些器件可保证单调性，选定范围内的积分非线性(INL)为±2 LSB（最大值），噪声为35 nV/√Hz，建立时间为7.5 μs。

AD5761/AD5721 采用串行接口，能够以最高50 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，DAC输出可实现异步更新。输入编码为用户可选的二进制补码或偏移二进制。异步复位功能可将所有寄存器复位至默认状态。用户可通过控制寄存器中的RA[2:0]位选择输出范围。

这些器件采用16引脚TSSOP封装，保证具有−40°C至+125°C的工业温度范围。

应用

工业自动化
仪器仪表、数据采集
开环/闭环伺服控制、过程控制
可编程逻辑控制器

参数

类型	描述
航空航天和防务	航空航天技术解决方案
仪器仪表和测量	精密测量
工业自动化技术 (IAT)	可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)
