TI德州仪器 AD5761R 产品介绍
2026-04-14
0次
说明
- 8个软件可编程输出范围：0 V至+5 V、0 V至+10 V、0 V至+16 V、0 V至+20 V、±3 V、±5 V、±10 V和−2.5 V至+7.5 V；5%超量程
- 低漂移2.5 V基准电压源：±2 ppm/°C（典型值）
- 总非调整误差(TUE)：0.1% FSR（最大值）
- 16位分辨率：±2 LSB（最大值），积分非线性(INL)
- 保证单调性：±1 LSB（最大值）
- 单通道、16/12位DAC
- 建立时间：7.5 μs（典型值）
- 集成基准电压缓冲器
- 低噪声：35 nV/√Hz
- 低毛刺：1 nV- sec（0 V至5 V范围）
- 数字电源电压范围：1.7 V至5.5 V
- 通过LDAC异步更新
- 异步复位(RESET)至零电平/中间电平
- DSP/微控制器兼容串行接口
- 鲁棒的4 kV HBM ESD保护

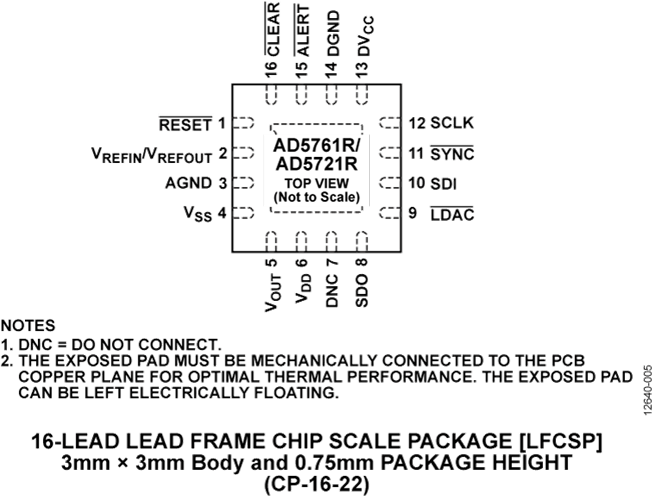

- 16引脚、3 mm × 3 mm LFCSP封装
- 16引脚TSSOP封装
- 工作温度范围：−40°C至+125°C
AD5761R-EP支持防务和航空航天应用（AQEC标准）
- 下载 AD5761R-EP 数据手册(pdf)
- 军用温度范围：-55°C至+125°C
- 受控制造基线
- 封装/测试厂
- 制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/17605 DSCC图纸号
特性

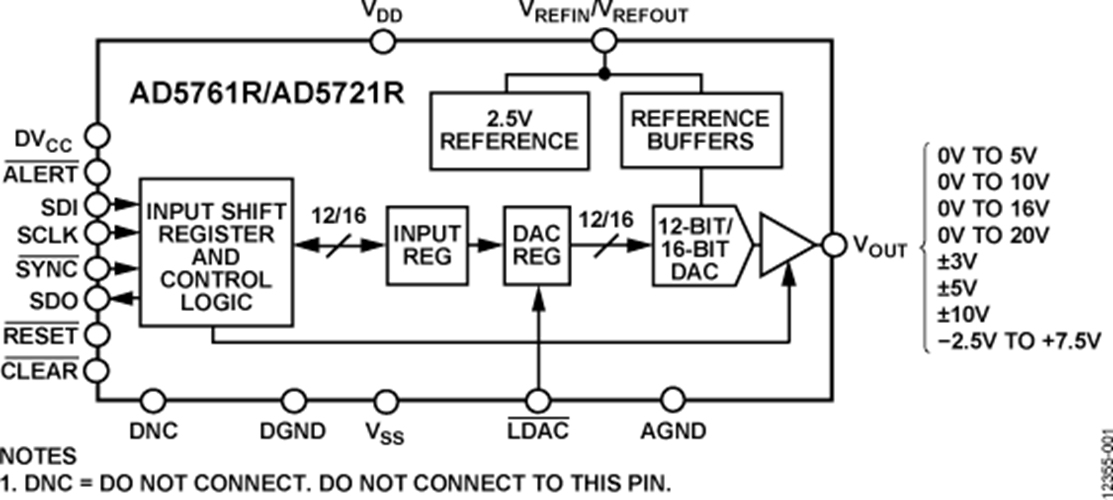

AD5761R/AD5721R 分别是单通道、16/12位串行输入、电压输出数模转换器(DAC)。采用单电源（+4.75 V至+30 V）或双电源（−16.5 V至0 V VSS和4.75 V至16.5 V VDD）供电。集成输出放大器、基准电压源缓冲器和基准电压源，是使用极为方便的通用解决方案。
这些器件可保证单调性，选定范围内的积分非线性(INL)为±2 LSB（最大值），噪声为35 nV/√Hz，建立时间为7.5 μs。AD5761R/AD5721R采用串行接口，能够以最高50 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，DAC输出可实现异步更新。输入编码为用户可选的二进制补码或偏移二进制。异步复位功能可将所有寄存器复位至默认状态。用户可通过控制寄存器中的RA[2:0]位选择输出范围。这些器件采用3 mm × 3 mm LFCSP封装和16引脚TSSOP封装，保证具有-40°C至+125°C的工业温度范围。
应用
- 工业自动化
- 仪器仪表、数据采集
- 开环/闭环伺服控制、过程控制
- 可编程逻辑控制器
参数
类型 | 描述 |
仪器仪表和测量 | 阻抗测量和分析 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
