说明

无延迟 PWM 至电压转换
电压输出可在 8μs 之内实现更新和稳定
100kHz 至 30Hz PWM 输入频率
±2.5LSB 最大 INL；±1LSB 最大 DNL (LTC2645-12)
保证具有单调性
引脚可选的内部或外部基准
2.7V 至 5.5V 电源范围
1.71V 至 5.5V 输入电压范围
低功率：4mA (在 3V)，<1μA (断电时)
保证工作温度范围：–40°C 至 125°C

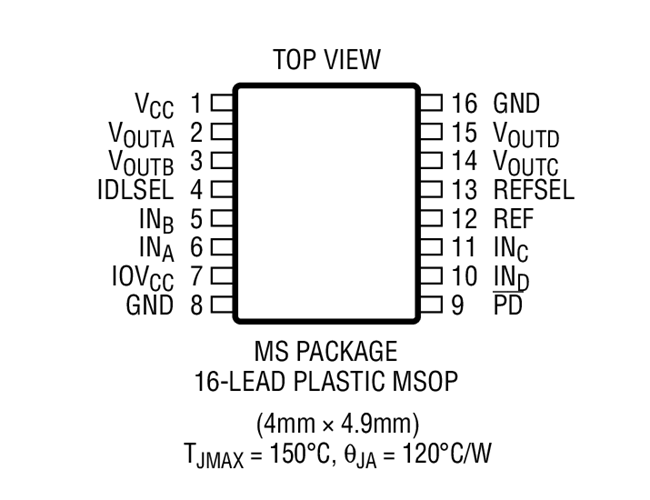

16 引脚 MSOP 封装

特性

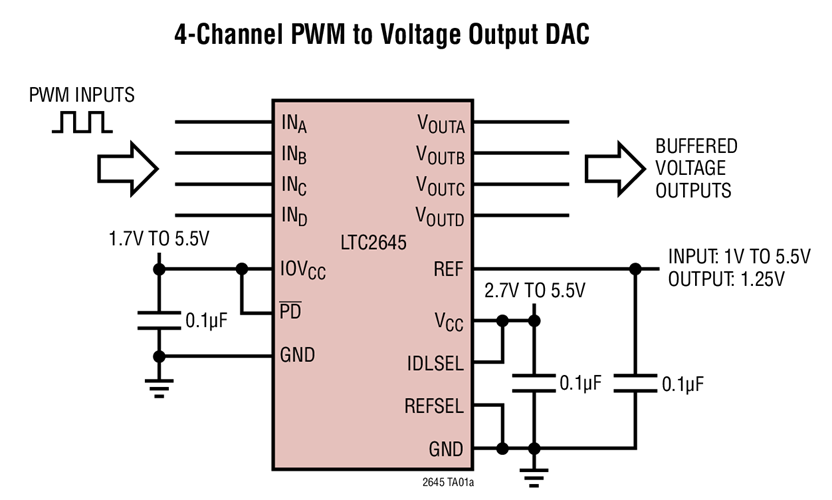

LTC^®2645 是一个 4 通道 12 位、10 位和 8 位 PWM 至电压输出 DAC 系列，其具有一个集成型高准确度、低漂移、10ppm/°C 基准，内置于 16 引脚 MSOP 封装。这款器件具有轨至轨输出缓冲器，并保证具有单调特性。

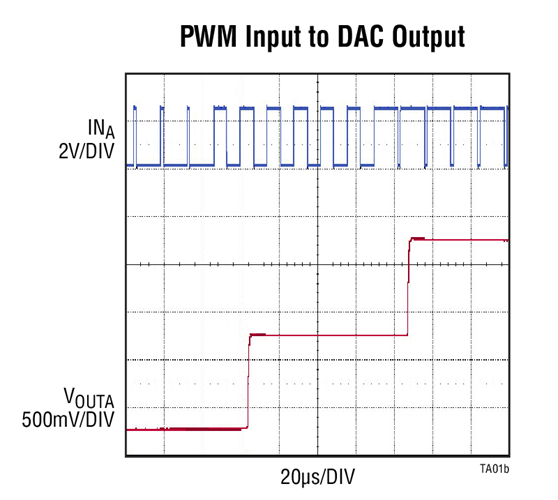

LTC2645 可测量 PWM 输入信号和周期和脉冲宽度，并在每个对应的 PWM 输入上升沿之后更新电压输出 DAC。DAC 输出通常在 8μs 之内完成更新并稳定至 12 位准确度，并能供应和吸收高达 5mA (3V) 或 10mA (5V) 的电流，从而消除了电压纹波并可替代动作缓慢的模拟滤波器和缓冲放大器。

LTC2645 具有一个 2.5V 全标度输出，采用 10ppm/°C 内部基准。它可以采用一个外部基准来运作，该外部基准负责将全标度输出设定为与外部基准电压相等。当 PWM 输入保持不变超过 60ms 时，每个 DAC 将进入一种引脚可选的空闲状态。该器件采用单 2.7V 至 5.5V 电源供电运作，并支持 1.71V 至 5.5V 的 PWM 输入电压
