说明

特性

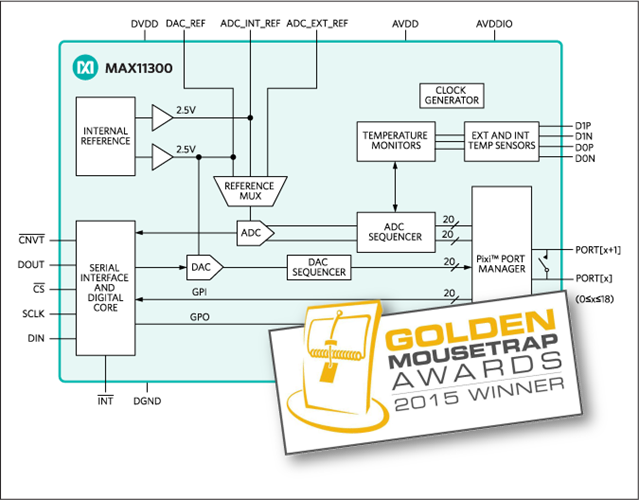

MAX11300在单片集成电路中集成PIXI^™、12位、多通道模/数转换器(ADC)和12位、多通道、带缓冲数/模转换器(DAC)。器件提供20个混合信号、高压、双极性端口，可配置作为ADC模拟输入、DAC模拟输出、通用输入(GPI)、通用输出(GPO)或模拟开关端子。一个内部和两个外部温度传感器跟踪结温和环境温度。相邻一对端口可配置用于开漏器件逻辑电平转换器或模拟开关。

采用MAX11300配置GUI软件，可以为客户进行简单设计。观看视频学习(普通话)如何采用MAX11300 GUI配置软件和MAX11300 PMB评估表进行设计。

PIXI端口提供高灵活度硬件配置，适用于12位混合信号应用。MAX11300非常适合用于要求模拟和数字混合功能的应用。每个端口可独立配置，-10V至+10V内多达四个可选电压范围。

MAX11300允许每个ADC配置端口进行2、4、8、16、32、64或128次ADC采样平均，以提高噪声性能。DAC配置输出端口可驱动高达25mA电流。GPIO端口可设置为用户定义的逻辑电平，GPI与GPO配对形成逻辑电平转换器。

内部和外部温度测量监测可编程最小和最大温度限值条件，如果发生一个或多个条件，利用中断通知主机。通过串行接口提供温度测量结果。

MAX11300内置低噪声2.5V电压基准，并可选择使用外部电压基准，DAC和ADC采用独立基准输入。器件使用4线、20MHz、SPI兼容串行接口，利用5V模拟电源和1.8V至5.0V数字电源工作。PIXI端口使用-12.0V至+12.0V宽范围电压工作。

MAX11300采用40引脚、TQFN、6mm x 6mm封装或48引脚、TQFP、7mm x 7mm封装，工作在-40°C至+105°C温度范围。

应用

• 基站RF用电设备偏压控制器
• 光元件控制
• 工业控制与自动化
• 电源监视
• 系统监控和控制
