说明

特性

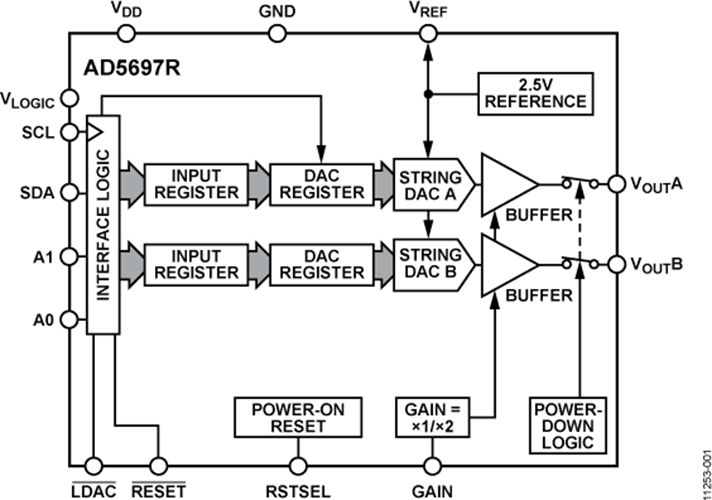

AD5697R nanoDAC+™是一款双通道、12位、电压输出DAC。该器件内置2.5 V、2 ppm/˚C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5697R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平并保持该电平，直到执行一次有效的写操作为止。此外这些器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5697R采用多功能双线式串行接口，时钟速率最高达400 kHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

产品特色

1. 精确直流性能。
   TUE：±0.1% FSR（最大值）
   失调误差：±1.5 mV（最大值）
   增益误差：±0.1% FSR（最大值）
2. 低漂移2.5 V片内基准电压源。
   2 ppm/°C（典型温度系数）
   5 ppm/°C（最大温度系数）
3. 两种封装选择。

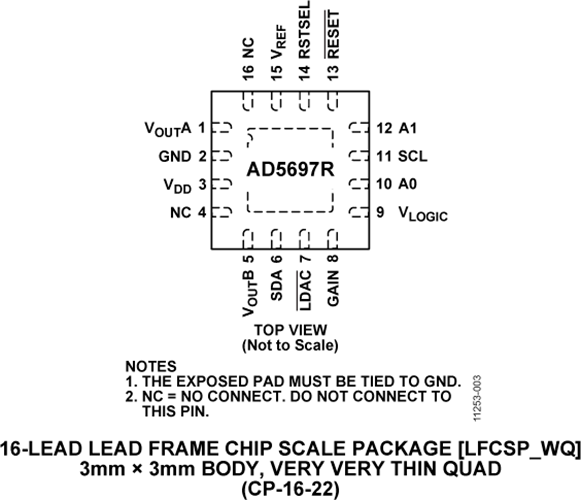

   3 mm × 3 mm、16引脚LFCSP
   16引脚TSSOP

应用

• 基站功率放大器
• 过程控制（可编程逻辑控制器[PLC] I/O卡）
• 工业自动化
• 数据采集系统
