TI德州仪器 MAX5215 产品介绍

2026-04-14 0次

说明

低功耗(最大80µA)
18µs建立时间
16/14位分辨率，3mm x 5mm、8引脚µMAX封装
高精度
- ±0.4LSB INL (MAX5215，14位)典型值，1 LSB (最大值)
- ±1.2 LSB INL (MAX5217，16位)典型值，4 LSB (最大值)
整个工作范围内保证单调
低增益、低失调误差
2.7V至5.5V宽供电范围
满摆幅、缓冲输出工作
上电时，安全地将DAC输出复位至零
I²C兼容400MHz高速串口
用户可编程/AUX输入功能
- /CLR，将输出置于0、中间值或满幅
- /LDAC异步装载DAC
256kΩ高阻基准输入，降低功耗
经过缓冲的电压输出直接驱动10kΩ负载
关断状态下，输出通过1kΩ或100kΩ电阻端接至地，或置于高阻态

特性

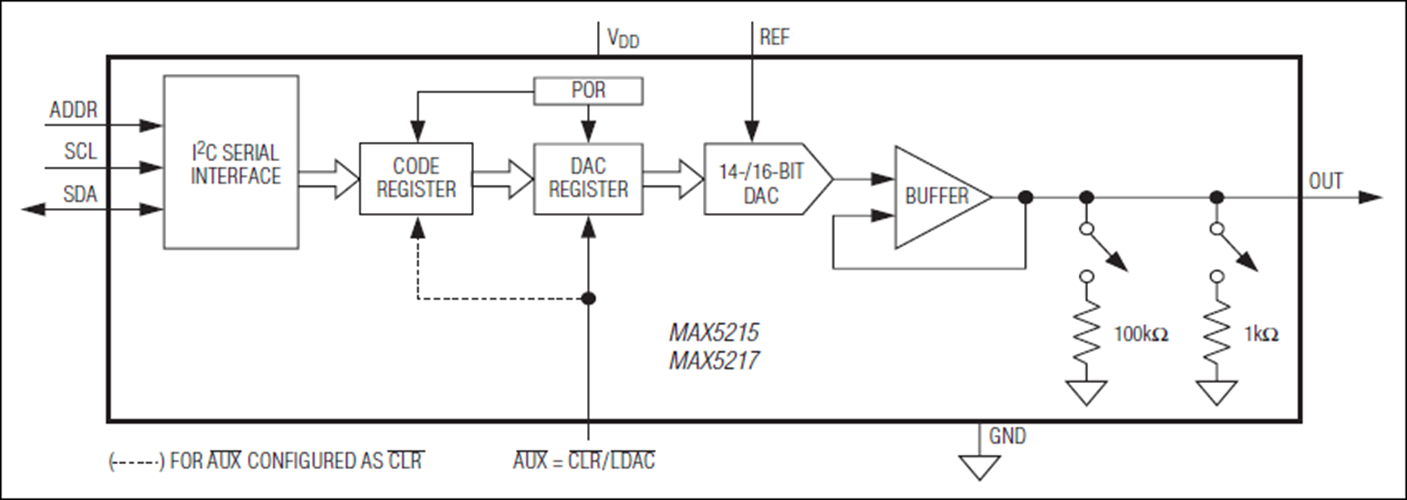

MAX5215/MAX5217为引脚兼容的14位和16位数/模转换器(DAC)，是单通道、低功耗、带有电压缓冲输出的DAC。器件采用精密的外部基准，通过高阻输入支持满摆幅工作并可有效降低系统功耗。MAX5215/MAX5217工作在2.7V至5.5V较宽的电源电压范围，具有极低功耗，适合多数低功耗、低电压应用。

MAX5215/MAX5217提供I²C兼容的2线串口，工作时钟速率高达400kHz。上电时，MAX5215/MAX5217将DAC输出复位至零，为驱动阀门或其它需要上电时关闭变送器的应用提供更高的安全性。DAC提供缓冲输出，电源电流低至80µA (最大值)，并具有±0.25mV低失调误差。提供/AUX异步控制输入，该输入可以配置为清零或DAC装载操作，独立于串行接口。MAX5215/MAX5217采用超小尺寸(3mm x 5mm)、8引脚µMAX^®封装，工作在-40°C至+105°C扩展工业级温度范围。

应用
