说明

特性

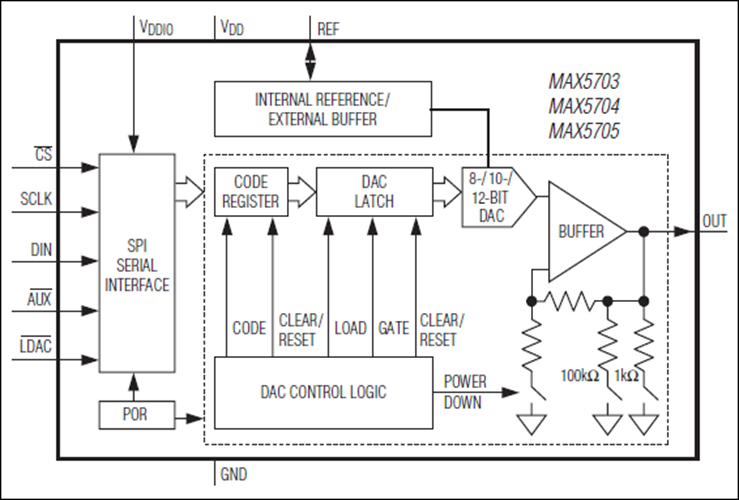

MAX5703/MAX5704/MAX5705单通道、低功耗、8/10/12位电压输出数/模转换器(DAC)带有输出缓冲器和2.048V、2.500V或4.096V可选择基准。MAX5703/MAX5704/MAX5705采用2.7V至5.5V宽电压范围供电，具有极低功耗(< 1mW)，适用于大多数低压应用。外部精密基准输入用于支持满幅工作，对外部基准呈100kΩ (典型值)的等效负载阻抗。

MAX5703/MAX5704/MAX5705具有50MHz、3线SPI/QSPI^™/MICROWIRE^®/DSP兼容串行接口。DAC输出带有缓冲，提供155µA (3V下的典型值)的低电源电流以及±0.5mV (典型值)的低失调误差。上电时，MAX5703/MAX5704/MAX5705将DAC输出复位至零，为驱动电子阀门或其它传感器等需要上电处于关闭状态的应用提供安全保护。可在初始化时关闭内部基准，从而允许使用外部基准。

MAX5703/MAX5704/MAX5705包括用户可配置的低电平有效异步输入/AUX，提供额外的灵活性。该输入可以设置为异步清零(/CLR)或临时屏蔽(/GATE)DAC输出功能，使其置于用户可编程的数值。器件还提供专用的低电平有效异步/LDAC输入，允许同时刷新多颗器件的输出。

MAX5703/MAX5704/MAX5705采用10引脚TDFN/µMAXM封装，工作在-40°C至+125°C温度范围。

应用

• 自动调谐和光控制
• 数据采集
• 增益与失调调节
• 便携式仪表
• 功率放大器控制和偏置
• 过程控制与伺服环路
• 可编程电压及电流源
