TI德州仪器 AD5686 产品介绍

2026-04-14 0次

说明

高相对精度(INL)：16位时最大±2 LSB
小型封装：3 mm × 3 mm、16引脚LFCSP
总不可调整误差（TUE）：±0.1% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值）
高驱动能力：20 mA，0.5 V（供电轨）
用户可选增益：1或2（GAIN引脚）

复位到零电平或中间电平（RSTSEL引脚）
1.8 V逻辑兼容
带回读或菊花链的50 MHz SPI
低毛刺：0.5 nV-s
鲁棒的HBM（额定值为4 kV）和FICDM ESD（额定值为1.5 kV）性能
低功耗：1.8 mW (3 V)
2.7 V至5.5 V电源供电
温度范围：−40°C至+105°C

特性

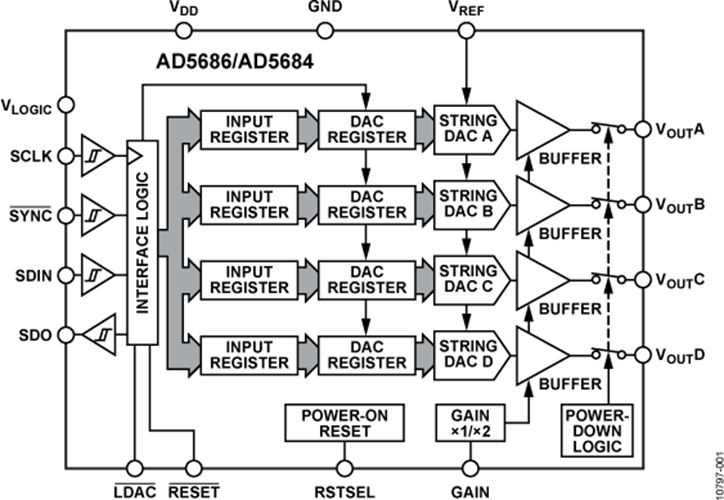

AD5686属于nanoDAC+™系列产品，是一款低功耗、四通道、16位缓冲电压输出DAC。该器件内置增益选择引脚，满量程输出为0V至V_REF（增益 = 1）或0V至2V_REFF（增益 = 2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5686还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 µA。

AD5686采用多功能SPI接口，时钟速率最高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的V _LOGIC引脚

产品特色
·  高相对精度(INL)：±2 LSB（最大值）
·  出色的直流性能
    1. 总非调整误差：±0.1% FSR（最大值）
    2. 失调误差：±1.5 mV（最大值）
    3. 增益误差：±0.1% FSR（最大值）

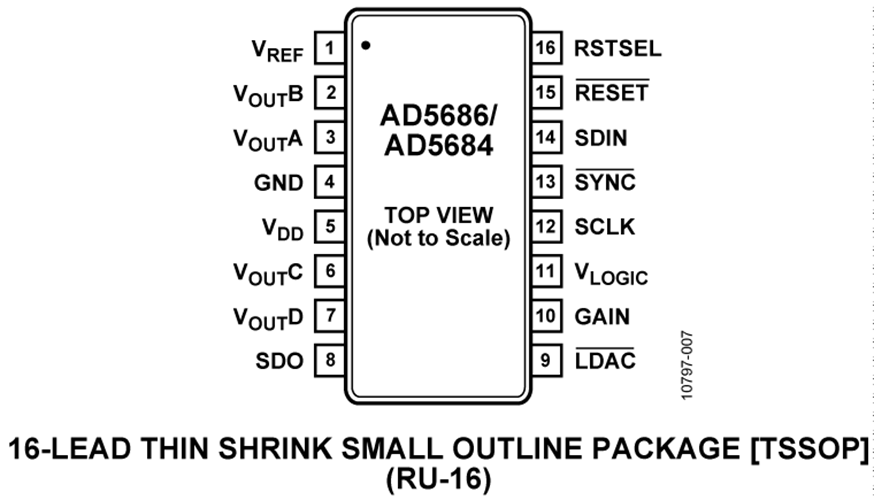

·  两种封装选择：3 mm × 3 mm、16引脚LFCSP和16引脚TSSOP
应用
·  数字增益和失调电压调整
·  可编程衰减器
·  过程控制（PLC I/O卡）
·  工业自动化
·  数据采集系统
