TI德州仪器 AD5685R 产品介绍
2026-04-14
0次
说明
- 高相对精度(INL)：±2 LSB（最大值，16位）
- 低漂移2.5 V基准电压源：2 ppm/°C（典型值）
- 小型封装：3 mm × 3 mm、16引脚LFCSP封装
- 总不可调整误差(TUE)：±0.1% FSR（最大值）
- 失调误差：±1.5 mV（最大值）
- 增益误差：±0.1% FSR（最大值）
- 高驱动能力：20 mA、0.5 V（供电轨）
- 用户可选增益：1或2（GAIN引脚）
- 复位到零电平或中间电平（RSTSEL引脚）
- 1.8 V逻辑兼容性
- 带回读或菊花链的50 MHz SPI
- 低毛刺：0.5 nV-sec
- 低功耗：3.3 mW (3 V)
- 2.7 V至5.5 V电源
- 温度范围：-40°C至+105°C
特性

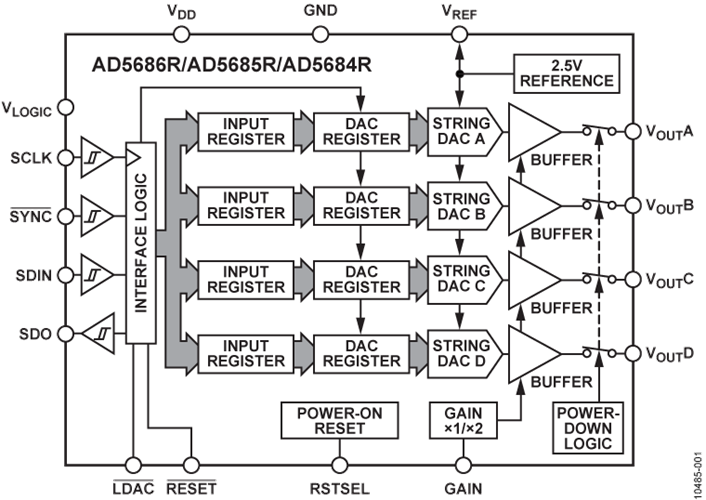

AD5685R nanoDAC+™是一款四通道、14位、轨到轨、电压输出DAC。该器件内置2.5 V、2 ppm/˚C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。
它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3mm X 3mm LFCSP和TSSOP封装。
AD5685R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。此外器件具有各通道独立省电特性，在省电模式下，器件在3 V时的功耗降至4 uA。
AD5685R采用多功能SPI接口，时钟速率最高达50 MHz，包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。
产品特色
- 高相对精度：AD5685R（14位）：±1LSB INL（最大值）
- 低漂移片内基准电压源：温度漂移：2.5V时2ppm/°C
- 两种封装选择：3mm × 3mm、16引脚LFCSP或16引脚TSSOP
应用
- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
