TI德州仪器 AD5686R 产品介绍
2026-04-14
0次
说明
- 高相对精度(INL)：16位时最大±2 LSB
- 低漂移2.5 V基准电压源：2 ppm/°C（典型值）
- 小型封装：3mm × 3mm 16引脚LFCSP或16引脚TSSOP
- 总不可调整误差(TUE)：
- 0.1% FSR（最大值）
- 失调误差：1.5 mV（最大值）
- 增益误差：0.1 % FSR（最大值）
- 欲了解更多特性，请参考数据手册
- 下载AD5686R-EP数据手册(pdf)
- 温度范围： -55℃至+125℃
- 受控制造基线
- 一个装配/测试厂
- 一个制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/14335 DSCC图纸号
特性
AD5686R nanoDAC+TM 是一款四通道、16位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/˚C内部基准电压源（默认开启）和一个增益选择引脚，提供2.5V（增益=1）或5V（增益=2）的满量程输出。
采用2.7 V至5.5 V单电源供电，通过设计保证单调性，FSR增益误差低于0.1%，失调误差1.5mV。提供3mm X 3mm LFCSP和TSSOP封装。
AD5686R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。具有各通道独立省电特性，在省电模式下，器件在3 V时的功耗降至4 uA。
AD5686R采用多功能SPI接口，时钟速率高达50 MHz，包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。
产品聚焦
- 高相对精度：AD5686R（16位）：±2LSB INL（最大值）
- 低漂移片内基准电压源：温度漂移：2.5 V时2 ppm/°C。

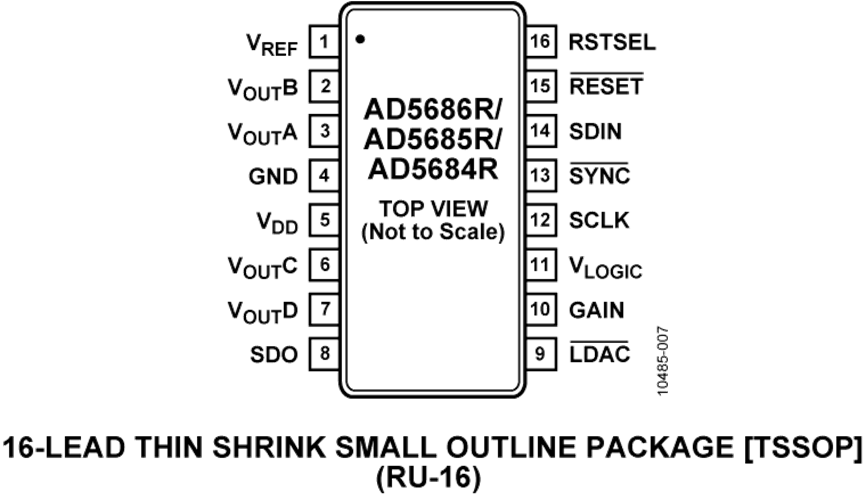

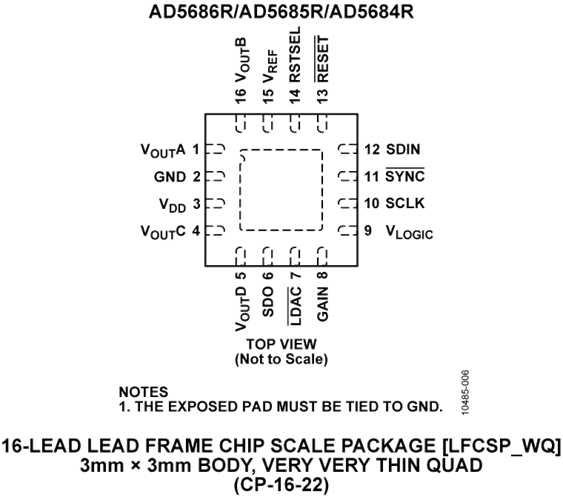

- 小型封装：3mm × 3mm 16 引脚LFCSP或16引脚TSSOP
应用
- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统
参数
类型 | 描述 |
仪器仪表和测量 | 协议分析工具 |
航空航天和防务 | 航空航天技术解决方案 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
