TI德州仪器 AD5695R 产品介绍
2026-04-14
0次
说明
- 高相对精度（INL）：14位时最大±1 LSB
- 低漂移2.5 V基准电压源：
2 ppm/°C（典型值） - 小型封装：3 mm × 3 mm 16引脚LFCSP或TSSOP
- 总不可调整误差(TUE)：
0.1% FSR（最大值） - 失调误差：
1.5 mV（最大值） - 增益误差：
0.1 % FSR（最大值）
- 高驱动能力：从供电轨驱动20 mA、0.5 V
- 用户可选增益1或2（GAIN引脚）
- 复位至零电平或中间电平（RSTSEL引脚）
- 1.8 V逻辑兼容
- 400 kHz I2C接口，具有4个地址选项
- 欲了解更多特性，请参考数据手册
特性

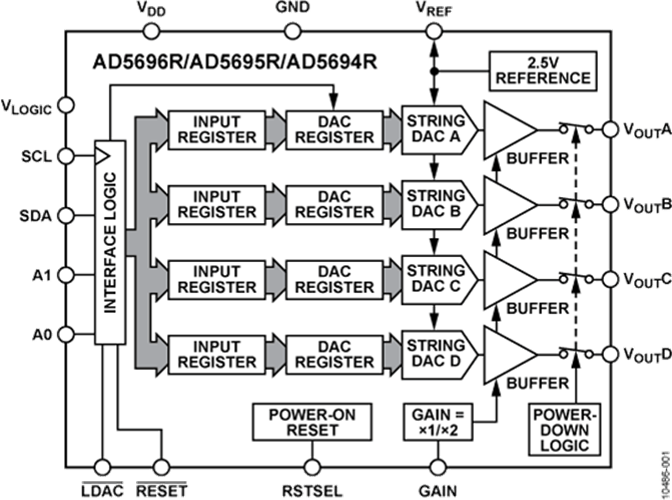

AD5695R nanoDAC+TM是一款四通道、14位、轨到轨、电压输出DAC。该器件内置2.5 V、2 ppm/˚C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。
它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。器件提供3 mm X 3 mm LFCSP和TSSOP两种封装。
AD5695R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平并保持该电平，直到执行一次有效的写操作为止。此外所有器件具有各通道独立省电特性，在省电模式下，器件在3 V时的功耗降至4 uA。
AD5695R采用I2C接口，工作时钟速率最高达400 kHz，并内置适用于1.8 V/3 V/5 V逻辑的VLOGIC引脚。
产品聚焦
- 高相对精度：AD5695R（14位）：±1LSB INL（最大值）
- 低漂移片内基准电压源：2.5 V、2 ppm/°C温度漂移

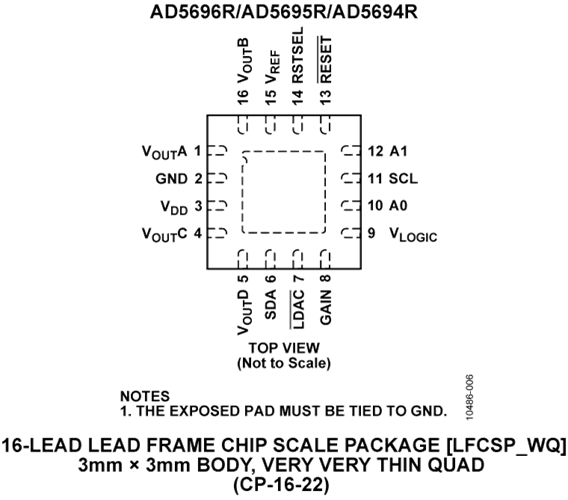

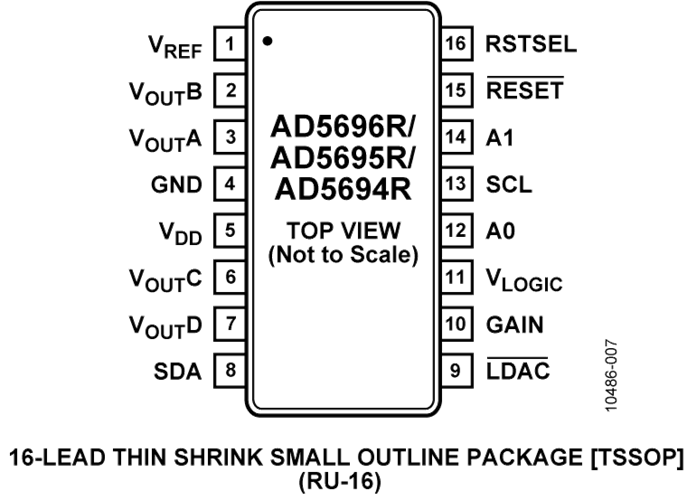

- 小型封装：3mm × 3mm 16 引脚LFCSP或16引脚TSSOP
应用
- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
