TI德州仪器 AD5760 产品介绍

2026-04-14 0次

说明

真16位电压输出DAC，±0.5 LSB INL
输出噪声频谱密度：8 nV/√Hz
线性误差长期稳定性：0.00625 LSB
增益误差温度系数：±0.018 ppm/°C
输出电压建立时间：2.5 µs
中间电平毛刺脉冲：3.5 nV-s

集成式精密基准电压缓冲器
工作温度范围：-40℃至+125℃

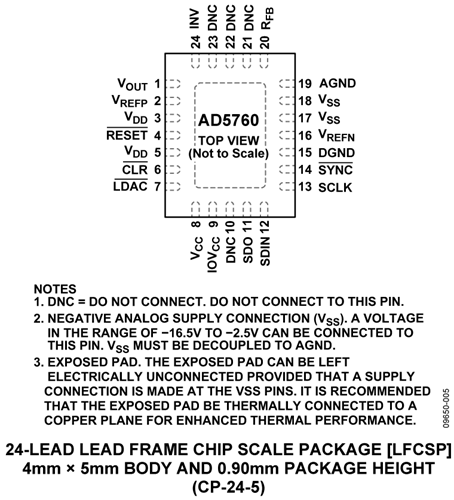

4 mm x 5 mm LFCSP封装
宽电源电压范围：最高达±16.5 V
35 MHz施密特触发数字接口
1.8 V兼容数字接口

特性

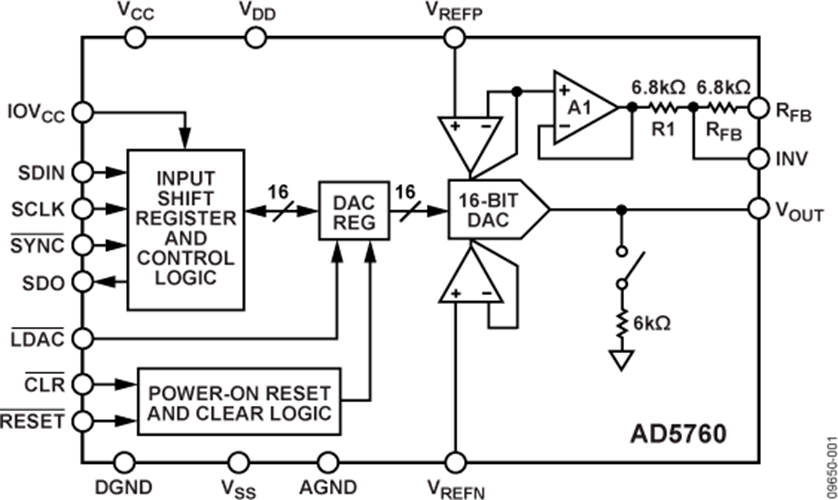

AD5760是一款真16位、无缓冲电压输出DAC，采用最高33 V的双极性电源供电。两路基准电压输入均在片内缓冲，无需外部缓冲。正基准电压输入范围为5V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5V至0V。相对精度最大值为+/-0.5 LSB，保证工作单调性，微分非线性(DNL)最大值为±0.5 LSB。

这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP接口兼容。它内置上电复位电路，确保DAC上电后输出至0 V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。

产品聚焦
1. 真16位精度。
2. 宽电源电压范围：最高达±16.5V。
3. 工作温度范围：−40°C至+125°C
4. 低噪声：8 nV/√Hz
5. 低增益误差温度系数：0.018 ppm/°C

应用
- 医疗仪器
- 测试与测量
- 工业控制
- 科学和航空航天仪器
- 数据采集系统
- 数字增益和失调电压调整
- 电源控制
