TI德州仪器 AD5780 产品介绍

2026-04-14 0次

说明

真18位电压输出DAC，±1 LSB INL
输出噪声频谱密度：8 nV/√Hz
线性误差长期稳定性：0.025 LSB
增益误差温度系数：±0.018 ppm/°C
输出电压建立时间：2.5 μs
中间电平毛刺脉冲：3.5 nV-s

集成式精密基准电压缓冲器
工作温度范围：
-405°C至+1255°C
4mm x 5mm LFCSP封装
宽电源电压范围：最高达±16.5 V
35 MHz施密特触发数字接口
1.8 V兼容数字接口

特性

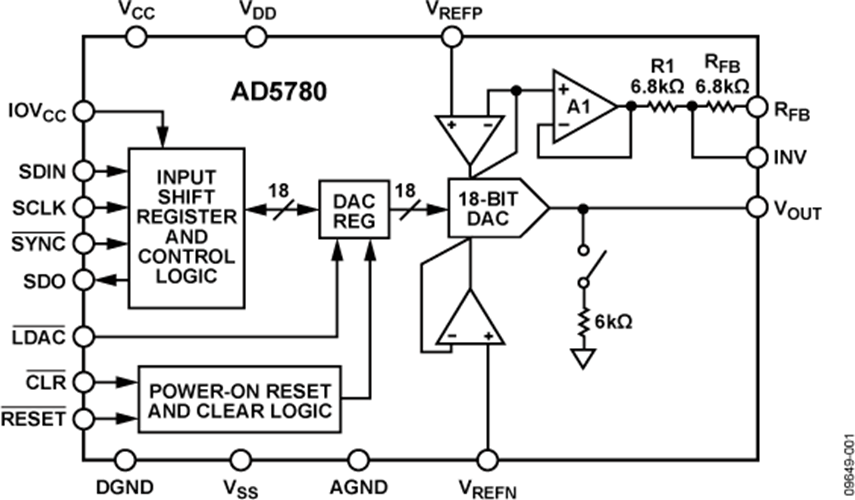

AD5780¹是一款真18位、无缓冲电压输出DAC，采用最高33 V的双极性电源供电。正基准电压输入范围为5 V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5 V至0V。两路基准电压输入均在片内缓冲，无需外部缓冲。AD5780的相对精度最大值为±1 LSB，保证工作单调性，微分非线性（DNL）最大值为±1 LSB。

这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP接口兼容。它内置上电复位电路，确保DAC上电后输出至0 V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。

¹受美国专利第7,884,747号和第8,089,380号保护。

产品特色
- 真18-bit精度
- 宽电源电压范围：最高达±16.5 V
- 工作温度范围：-40°C至+125°C。
- 低噪声：8 nV/√Hz
- 低增益误差温度系数：±0.018 ppm/°C。

应用
- 医疗仪器
- 测试与测量
- 工业控制
- 科学和航空航天仪器
- 数据采集系统
- 数字增益和失调电压调整
- 电源控制
