说明

16位分辨率和单调性
用于热管理的动态电源控制
电流和电压输出引脚可连接到一个引脚
电流输出范围：0 mA至20 mA、4 mA至20 mA或0 mA至24 mA
- 总非调整误差(TUE)：±0.05%（最大值）

电压输出范围（含20%超量程）：0 V至5 V、0 V至10 V、±5 V和±10 V
- 总非调整误差(TUE)：±0.04%（最大值）
用户可编程偏置与增益
片内诊断
片内基准电压源（±10 ppm/°C，最大值）
温度范围：-40°C至+105°C

特性

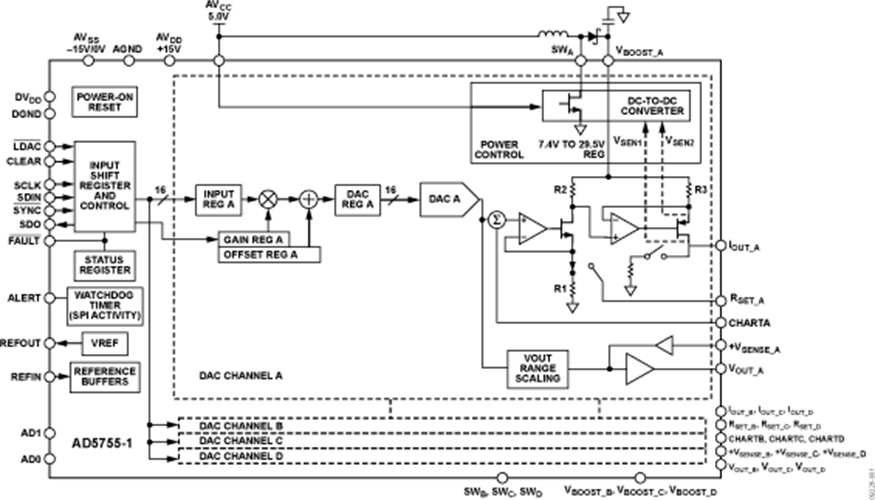

AD5755-1 是一款四通道、电压和电流输出DAC，采用-26.4 V至+33V电源供电。片内动态电源控制功能基于为实现片内功耗最低而优化的 DC-DC 升压转换器，在电流模式下，可以在7.4 V至29.5 V范围内调节输出驱动器的电压，使封装功耗最小。各通道均有一个相应的CHART引脚，因此HART信号可以耦合到AD5755-1的电流输出端。

该器件采用多功能三线式串行接口，能够以最高30MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP和微控制器接口标准兼容。该接口还提供可选的CRC-8 分组差错校验功能，以及用于监控接口活动的看门狗定时器。
