TI德州仪器 MAX5216 产品介绍

2026-04-14 0次

说明

低功耗(最大80µA)
14/16位分辨率，3mm x 5mm、8引脚µMAX封装
高精度
- ±0.40 LSB INL (MAX5214，14位，最大±1 LSB)
- ±1.2 LSB INL (MAX5216，16位，最大±4 LSB)
整个工作范围内保证单调
低增益、低失调误差
2.7V至5.5V宽供电范围
满摆幅、缓冲输出工作
上电(POR)时，安全地将DAC输出复位至零
50MHz、3线、SPI/QSPI/MICROWIRE兼容高速串口
施密特触发，直接连接光耦
/CLR异步清零DAC输出
高基准输入电阻，降低功耗
经过缓冲的电压输出直接驱动10kΩ负载

特性

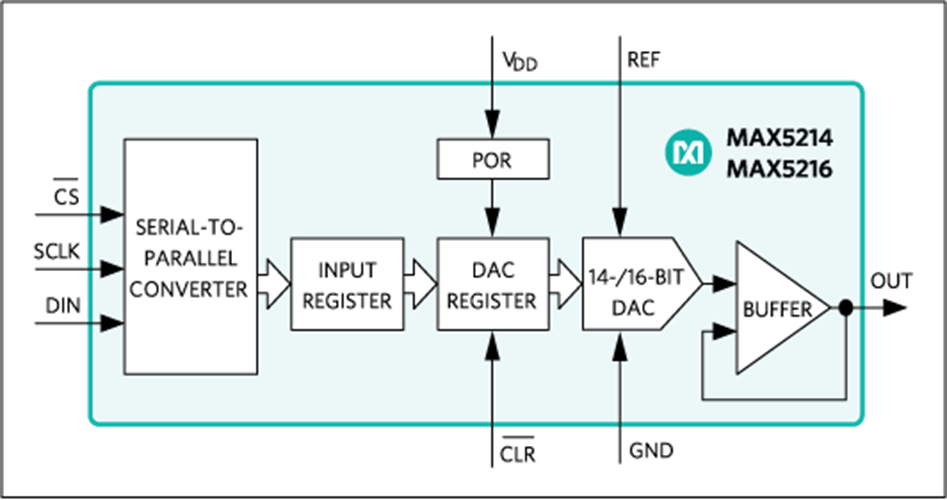

MAX5214/MAX5216为引脚兼容的14位和16位数/模转换器(DAC)。MAX5214/MAX5216为单通道、低功耗、带有电压缓冲输出的DAC。器件采用精密的外部基准，通过高阻输入，支持满摆幅工作并可有效降低系统功耗。MAX5214/MAX5216工作在2.7V至5.25V较宽的电源电压范围。具有极低功耗，适合多数低功耗、低电压应用。这些器件集成3线SPI/QSPI™/MICROWIRE/DSP兼容串行接口，有效节省电路板空间，并降低隔离应用的复杂性。MAX5214/MAX5216利用SCLK和DIN输入缓冲将输入至输出的数字噪声馈通降至最小(完成每个输入帧串行传输后关断)。上电时，MAX5214/MAX5216将DAC输出复位至零，为驱动阀门或其它需要上电时关闭变送器的应用提供更高的安全性。DAC提供缓冲输出，电源电流低至80µA (最大值)，并具有±0.25mV低失调误差。/CLR置为低电平时，异步清零输入和DAC寄存器的内容，将DAC输出设置为零(与串口状态无关)。MAX5214/MAX5216采用超小尺寸(3mm x 5mm)、8引脚µMAX®封装，工作在-40°C至+105°C扩展工业级温度范围。
