TI德州仪器 AD5421 产品介绍
2026-04-14
0次
说明
- 16位分辨率和单调性
- 引脚可选的NAMUR兼容范围
- 4 mA至20 mA
- 3.8 mA至21 mA
- 3.2 mA至24 mA
- NAMUR兼容报警电流
- 下限报警电流 = 3.2 mA
- 上限报警电流 = 22.8 mA/24 mA
- 总非调整误差(TUE)：0.05%（最大值）
- 积分非线性(INL)误差：0.0035% FSR（最大值）
- 输出温度系数：3 ppm/°C（典型值）
- 静态电流：300 μA（最大值）
- 灵活的SPI兼容型串行数字接口采用施密特触发式输入
- 通过FAULT引脚或报警电流提供片内故障报警
- 每个写周期自动回读故障寄存器
- 压摆率控制功能
- 增益和失调调整寄存器
- 片内基准电压源温度系数：4 ppm/°C（最大值）
- 可选的稳压输出
- 环路电压范围：5.5 V至52 V
- 温度范围：−40°C至+105°C
- TSSOP和LFCSP封装
特性

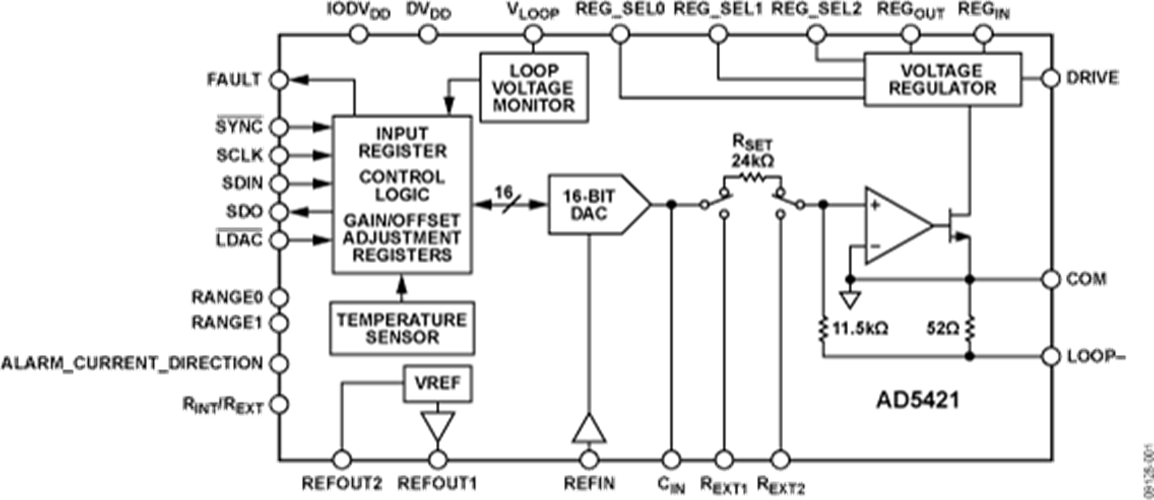

AD5421是一款完整的环路供电型4 mA-20 mA数模转换器(DAC)，专为满足工业控制领域智能发射器制造商的需求而设计。作为一种完全集成的高精度、低成本解决方案，该器件采用紧凑型TSSOP和LFCSP封装。
AD5421内置一路稳压输出，用于为自身及发射器中的其它器件供电。此调节器提供1.8 V至12 V的调节输出电压。该器件还内置1.22 V和2.5 V基准电压源，因而不需要分立调节器和基准电压源。
AD5421可以结合标准HART® FSK协议通信电路使用，而且额定性能不会受到影响。高速串行接口能够以30 MHz速率工作，并且允许通过一个SPI兼容型三线式接口与常用的微处理器和微控制器简单相连。
AD5421保证16-bit单调性。典型条件下，积分非线性为0.0015%，失调误差为0.0012%，增益误差为0.0006%。
它采用28引脚TSSOP封装，额定温度范围为−40°C至+105°C工业温度范围。
应用
- 工业过程控制
- 4mA至20mA环路供电发射器
- 智能发射器
- HART网络连接
参数
类型 | 描述 |
工业自动化技术 (IAT) | 工厂自动化&过程控制 |
智能建筑 | 环境监测解决方案 |
