TI德州仪器 AD5542A 产品介绍

2026-04-14 0次

说明

2/16位分辨率
1LSB INL
噪声频谱密度：11.8 nV/√Hz
建立时间：1 μs

毛刺能量：1.1 nV-s
温度漂移：0.05 ppm/°C
5 kV HBM ESD额定值
欲了解更多特性，请参考数据手册
同时提供16引脚TSSOP封装

特性

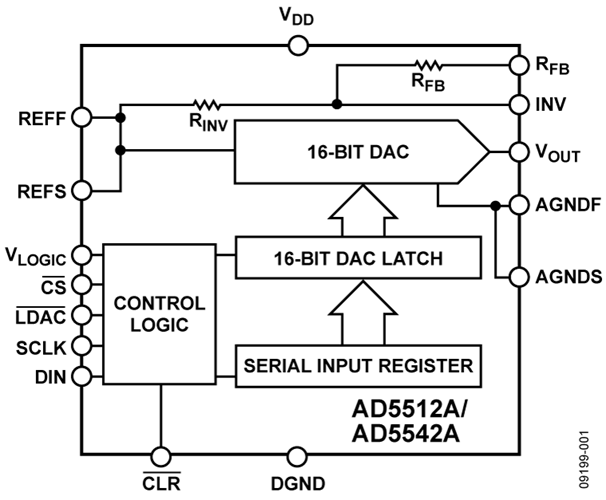

AD5512A/AD5542A是单通道、12/16位、串行输入、无缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF，保证单调性，提供1 LSB INL精度（16位），无需调整，额定温度范围为−40°C至+85°C (AD5542A)或−40°C至+125°C (AD5512A)。

AD5512A/AD5542A提供无缓冲输出，建立时间为1 μs，失调误差小，非常适合高速开环控制应用。

AD5512A/AD5542A采用双极性工作模式，可产生±V_REF输出摆幅。二者还含有用于基准电压与模拟接地引脚的开尔文检测连接，以降低布局敏感度。

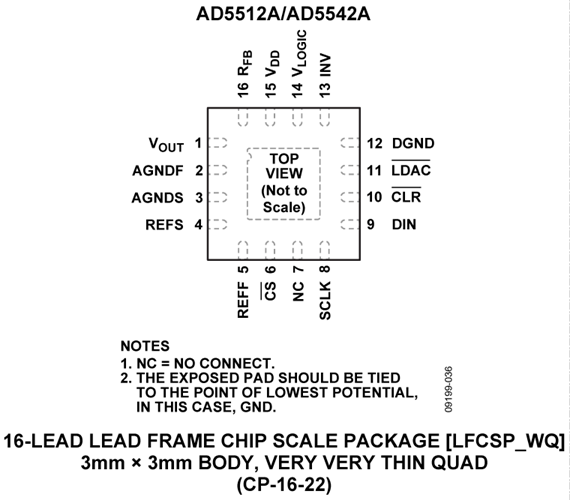

AD5512A/AD5542A提供16引脚LFCSP封装，AD5542A还提供10引脚LFCSP和16引脚TSSOP两种封装。AD5512A/AD5542A采用多功能三线式接口，并且与50 MHz SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。

应用
- 自动测试设备
- 精密源测量仪器
- 数据采集系统
- 医疗与航空航天仪器
- 通信设备

产品聚焦
1. 16位性能，无需调整
2. 2.7 V至5.5 V单电源供电
3. 低噪声频谱密度：11.8 nV/√Hz
4. 低温度漂移：0.05 ppm/°C
5. 3 mm × 3 mm LFCSP和TSSOP封装
