TI德州仪器 AD5669R 产品介绍
2026-04-14
0次
说明
- 低功耗、小尺寸、引脚兼容的八通道DAC： AD5669R: 16 位
AD5629R: 12 位 - 4mm X 4mm 16 引脚LFCSP和16引脚TSSOP封装
- 用户可选的1.25 V/2.5 V、5 ppm/ºC片内基准电压源
- 关断模式的功耗：400 nA (5 V)、200 nA (3 V)
- 2.7 V 至5.5 V电源供电
- 通过设计保证单调性
- 上电复位至零电平或中量程
- 3 种关断功能
- 硬件 LDAC 和 CLR 功能
- I2C 兼容型串行接口支持标准(100 kHz)和快速(400 kHz)模式
特性

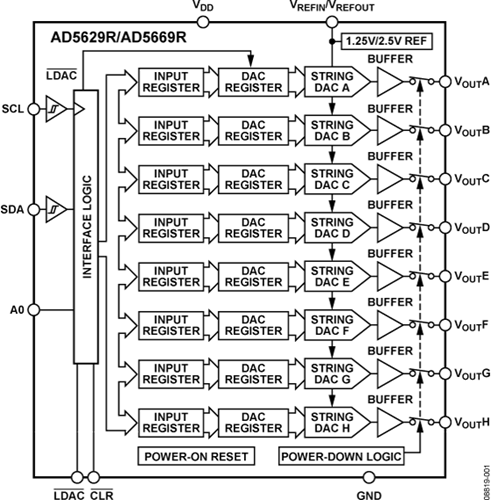

AD5669R是一款低功耗、8通道、16位、缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。
这款器件内置一个片内基准电压，内部增益为2。AD5669R-1内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围为2.5 V；AD5669R-2和AD5669R-3内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围为5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压则通过软件写入使能。
该器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立省电特性，在省电模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。
产品特色
- 八通道16位DAC。
- 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。

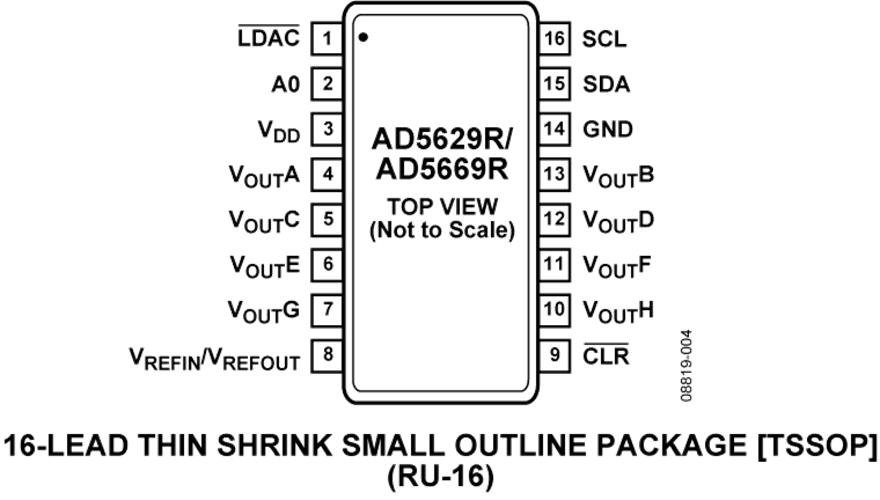

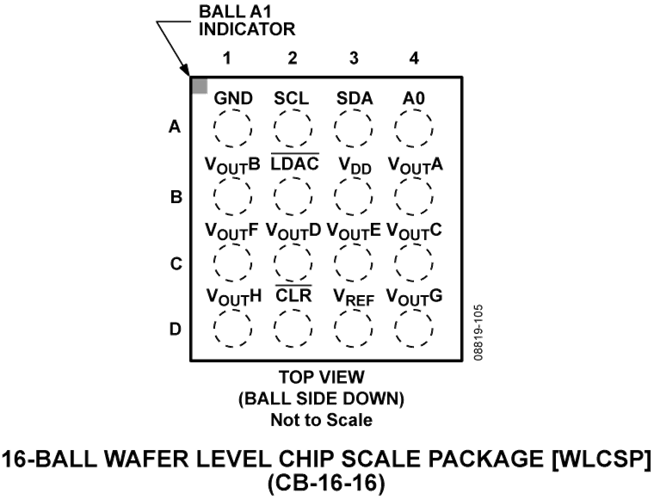

- 采用16引脚LFCSP和TSSOP封装，及16引脚WLCSP封装。
- 上电复位至0 V或中间电平。
- 关断功能。关断模式下，3 V时DAC的典型功耗为200 nA，5 V时为400 nA。
• 光收发器
• 功率放大器控制
• 数据采集系统
• 数字增益和失调电压调整
参数
类型 | 描述 |
航空航天和防务 | 航空航天技术解决方案 |
仪器仪表和测量 | 数据采集 |
