TI德州仪器 LTC2757A 产品介绍

2026-04-14 0次

说明

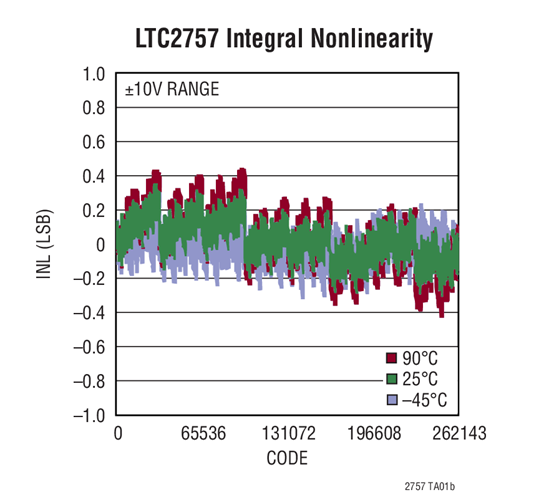

最大 18 位 INL 误差：在整个温度范围内为 ±1LSB
可通过编程或引脚搭接提供 6 种输出范围：
- 0V 至 5V、0V 至 10V、–2.5V 至 7.5V、
  ±2.5V、±5V、±10V
在整个温度范围内可保证单调
低干扰脉冲：1.4nV•s (3V)、3nV•s (5V)
18 位稳定时间：2.1μs
2.7V 至 5.5V 单电源操作
所有编码的恒定基准电流
电压控制型偏移和增益修整
具所有寄存器回读功能的并行接口
清至 0V 或上电复位至 0V (这与输出范围无关)

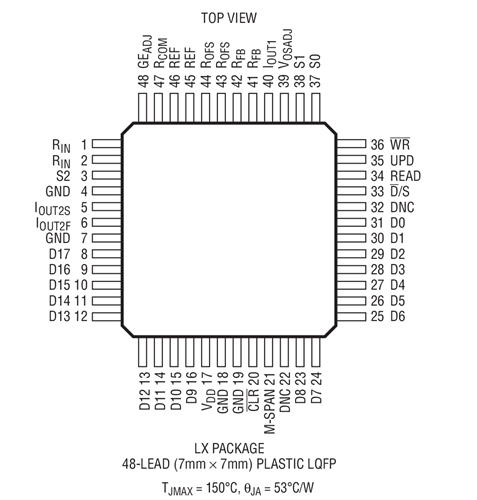

48 引脚 7mm x 7mm LQFP 封装

特性

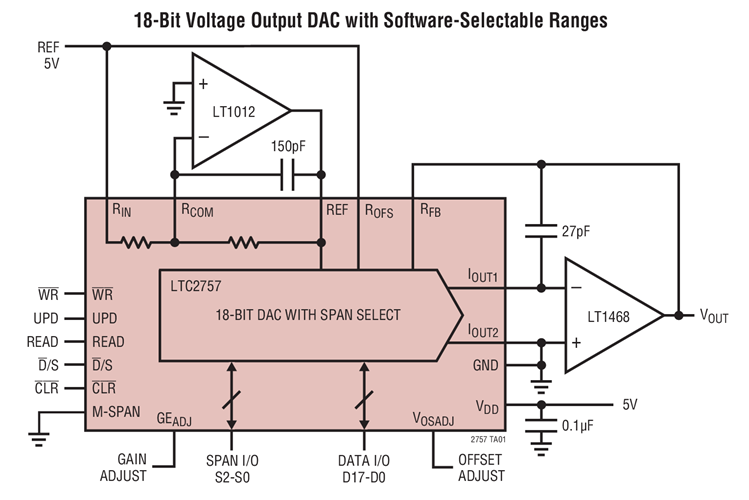

LTC^®2757 是一款 18 位乘法并行输入、电流输出数模转换器，在未做任何调节的情况下，该器件在整个温度范围内提供了完整的 18 位性能 (±1LSB INL 和 DNL 最大值)。所有的性能等级均保证了 18 位单调性。这款 SoftSpan^™ DAC 采用 3V 至 5V 单工作电源，并提供了 6 种可通过并行接口来设置的输出范围 (高达 ±10V)，也可通过引脚搭接以在一种输出范围内运作。

除了其精准的 DC 规格之外，LTC2757 还提供了超卓的 AC 规格，包括 2.1μs 的全标度稳定时间 (至 1LSB) 和 1.4nV•s 的干扰脉冲。

LTC2757 采用了一个双向输入/输出并行接口，从而实现了任何片内寄存器的回读，包括 DAC 输出范围设定值；而且，一个 CLR 引脚和上电复位电路均把 DAC 输出复位至 0V，而这与输出范围无关。
