TI德州仪器 LTC2635-12 产品介绍

2026-04-14 0次

说明

集成精准基准
- 2.5V 全标度 10ppm/ºC (LTC2635-L)
- 4.096V 全标度 10ppm/ºC (LTC2635-H)

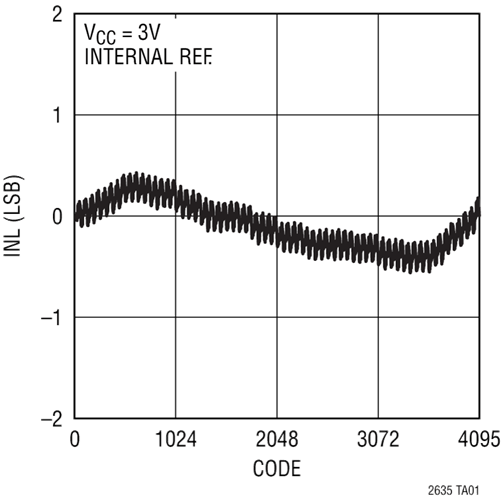

最大 INL 误差：±2.5LSB (LTC2635-12)
上电复位至零标度 / 中间标度 / 高阻抗
低噪声：0.75mV_P-P (0.1Hz 至 200kHz)
在 –40ºC 至 125ºC 的汽车温度范围内保证单调特性
可选的内部或外部基准
2.7V 至 5.5V 电源范围 (LTC2635-L)
DAC 之间的超低串扰 (3nV•s)
低功率：0.6mA (在 3V)
双缓冲数据锁存器

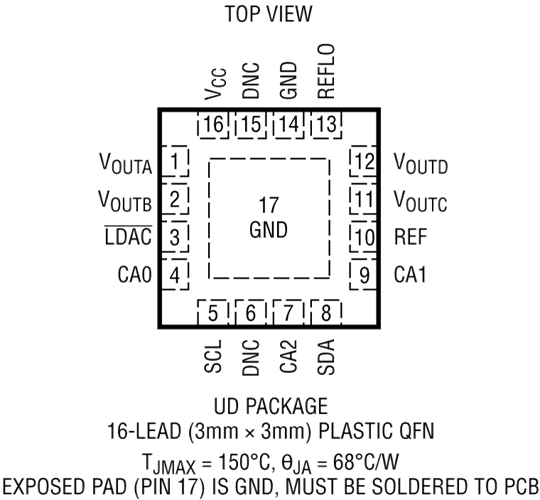

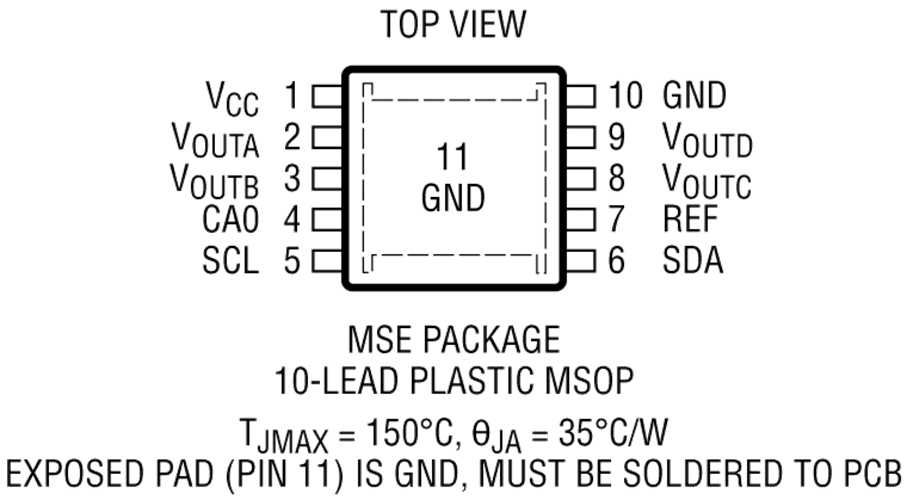

小巧的 16 引脚 3mm x 3mm QFN 和 10 引脚 MSOP 封装

特性

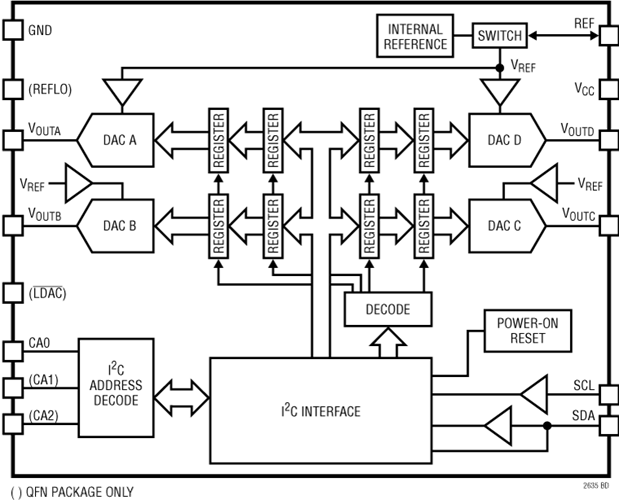

LTC^®2635 是一个 4 通道 12 位、10 位和 8 位电压输出 DAC 系列，具有一个集成、高准确度、低漂移基准，采用 16 引脚 QFN 或 10 引脚 MSOP 封装。它内置一个轨至轨输出缓冲器，并保证具有单调特性。LTC2635-L 具有一个 2.5V 全标度输出，并采用 2.7V 至 5.5V 单工作电源。LTC2635-H 具有一个 4.096V 全标度输出，并采用 4.5V 至 5.5V 单工作电源。每个 DAC 也可以采用一个外部基准来运作，这将全标度输出设定为外部基准电压。

这些 DAC 通过一个二线式 I²C 兼容型串行接口进行通信，LTC2635 工作于标准模式 (时钟速率为 100kHz) 和快速模式 (时钟速率为 400kHz)。LTC2635 内置了一个上电复位电路。可提供的选项包括：复位至零标度、在内部基准模式中复位至中间标度、于外部基准模式中复位至中间标度、或在上电之后的一种高阻抗状态中与所有的 DAC 输出一起复位。
