TI德州仪器 LTC2657B-16 产品介绍

2026-04-14 0次

说明

集成 10ppm/ºC 最大值基准

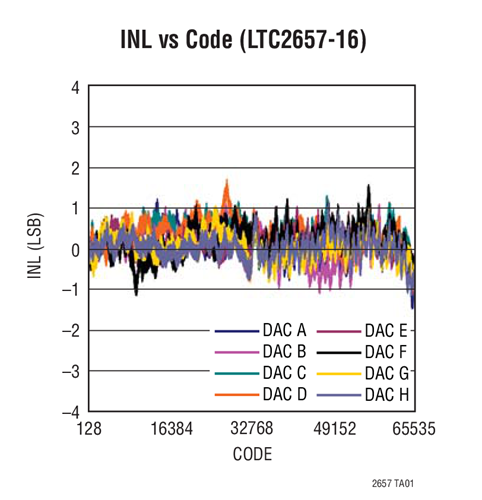

最大 INL 误差：±4LSB
在整个温度范围内保证单调
可选择内部或外部基准
2.7V 至 5.5V 电源范围 (LTC2657-L)
集成基准缓冲器
DAC 之间的超低串扰 (0.8nV•s)
上电复位至零标度/中间标度
400kHz I²C 接口

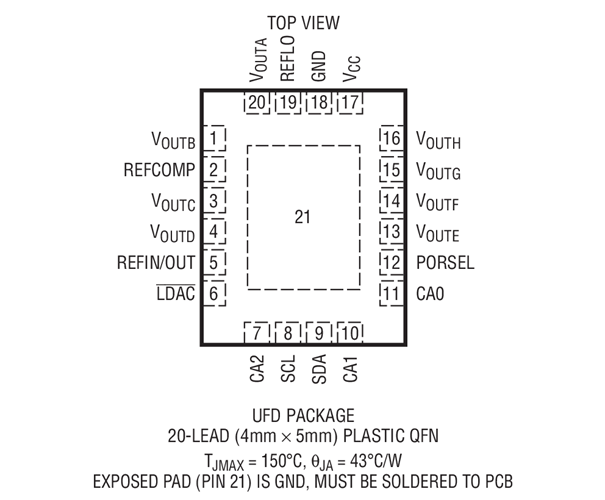

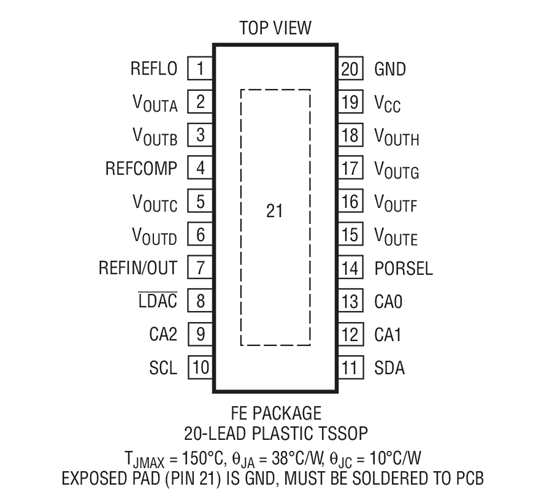

纤巧型 20 引脚 4mm x 5mm QFN 封装和 20 引脚耐热性能增强型 TSSOP 封装

特性

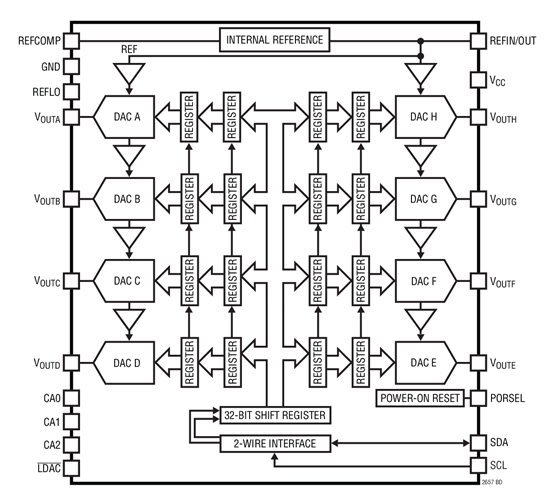

LTC^®2657 是一个 8 通道 I²C 16 位 / 12 位轨至轨 DAC 系列，具有集成 10ppm/ºC 最大值基准。这些DAC 具有内置的高性能、轨至轨输出缓冲器，并保证具有单调特性。LTC2657-L 具有一个 2.5V 的全标度输出和集成基准，并采用 2.7V 至 5.5V 单工作电源。LTC2657-H 具有一个 4.096V 的全标度输出和集成基准，并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作，该外部基准负责将全标度输出设定为外部基准电压的两倍。

这些器件采用一个二线式 I²C 兼容型串行接口。LTC2657 工作于标准模式 (最大时钟频率为 100kHz) 和快速模式 (最大时钟频率为 400kHz)。LTC2657 包括一个受控于 PORSEL 引脚的上电复位电路。如果 PORSEL 引脚连接至 GND，则 DAC 在上电时被复位至零标度。如果 PORSEL 引脚连接至 V_CC，则 DAC 在上电时将被复位至中间标度。
