TI德州仪器_LTC2754B-16_产品介绍

TI德州仪器 LTC2754B-16 产品介绍

2026-04-14 0次

说明

可通过编程或引脚搭接来提供 6 种输出范围：
0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V、±10V

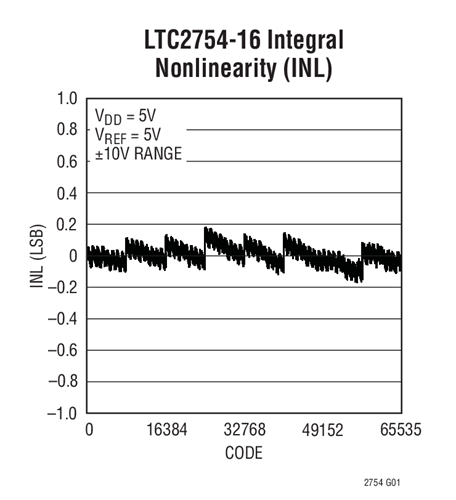

最大 16 位 INL 误差：在整个温度范围内为 ±1LSB
在整个温度范围内保证单调
低干扰脉冲：0.26nV•s (3V)，1.25nV•s (5V)
所有片内寄存器的串行回读
最大值为 1μA 的低电源电流
2.7V 至 5.5V 单电源操作
16 位稳定时间：2μs
电压控制型偏移和增益修整
清至 0V 或上电复位至 0V (这与输出范围无关)

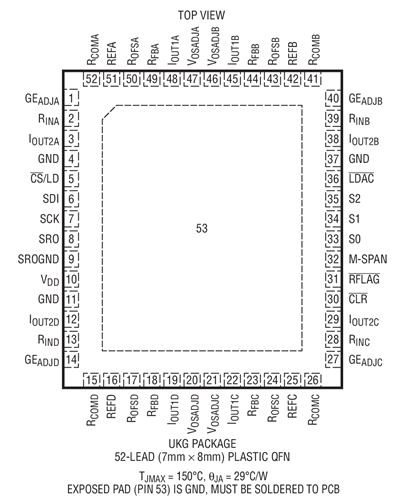

52 引脚 7mm x 8mm QFN 封装

特性

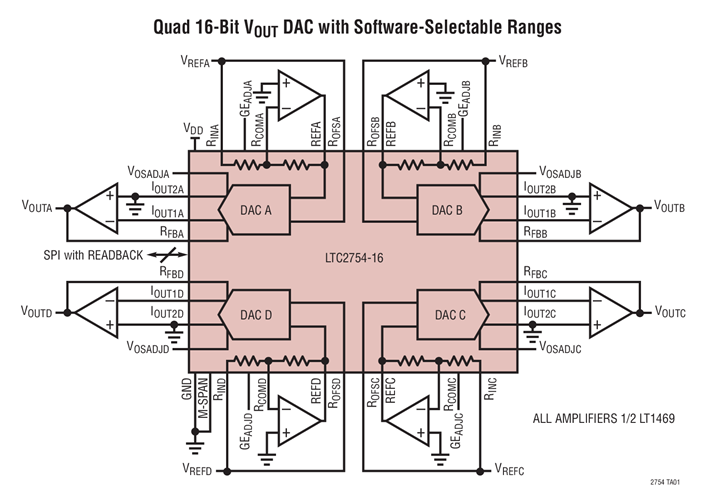

LTC^®2754 是一个四通道 12 位和 16 位乘法串行输入、电流输出数模转换器系列。它们采用单 3V 至 5V 工作电源，并在整个温度范围内保证单调性。在未做任何调节的情况下，LTC2754A-16 在整个温度范围内提供了完整的 16 位性能 (±1LSB INL 和 DNL，最大值)。这些 SoftSpan^™ DAC 提供了 6 种可通过三线式 SPI 串行接口来设置的输出范围 (高达 ±10V)，也可通过引脚搭接在一种输出范围内运作。

所有片内寄存器的内容 (包括 DAC 输出范围设定值) 仅需一个指令周期便能完成验证；而且，如果您改变了任何寄存器，则将在下一个指令周期中自动对该寄存器进行回读。

这些器件还提供了电压控制型偏移和增益调节功能；而且，上电复位电路和 CLR 引脚均把 DAC 输出复位至 0V (这与输出范围无关)。
