TI德州仪器 AD5732R 产品介绍

2026-04-14 0次

说明

完整的双通道、12/14/16位数模转换器(DAC)
采用单电源或双电源供电
软件可编程输出范围：
+5 V, +10 V, +10.8 V, ±5 V, ±10 V, ±10.8 V
积分非线性(INL)误差：±16 LSB（最大值）；微分非线性(DNL)误差：±1 LSB（最大值）
总非调整误差(TUE)：0.1% FSR（最大值）
建立时间：10 μs（典型值）

集成基准电压源：5 ppm/°C（最大值）
集成基准电压缓冲
上电/掉电期间输出受控
通过LDAC同时更新
异步 CLR清零至零电平或中间电平
欲了解更多特性，请参考数据手册

特性

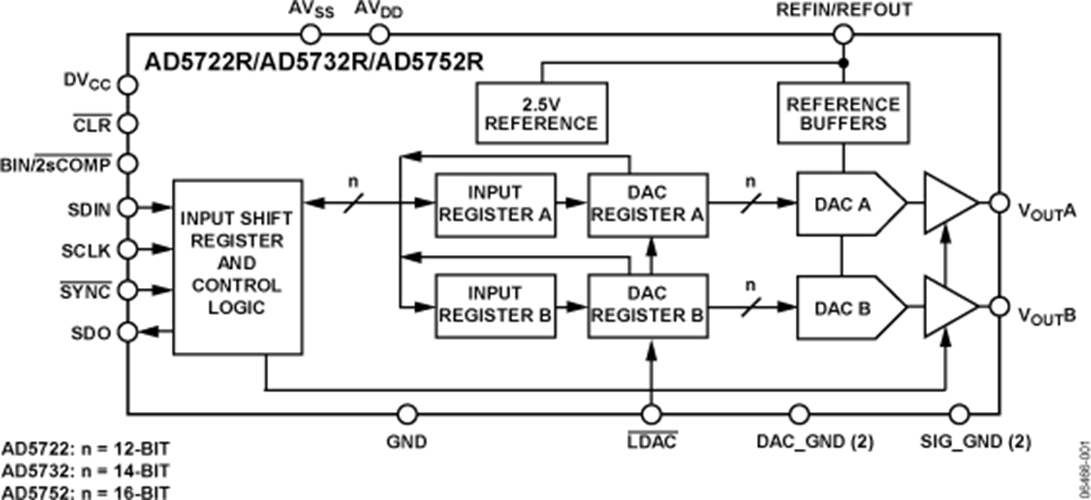

AD5722R/AD5732R/AD5752R分别是双通道、12/14/16位、串行输入、电压输出数模转换器(DAC)，采用+4.5 V至+16.5 V单电源或±4.5 V至±16.5 V双电源供电。标称满量程输出范围可通过软件选择，选项有+5 V、+10 V、+10.8 V、±5 V、±10 V和±10.8 V。同时还内置输出放大器、基准电压缓冲器以及专有上电/省电控制电路。

这些器件可保证单调性，最大积分非线性(INL)误差为±16 LSB，噪声很低，最大建立时间为10 μs，并且内置+2.5 V片内基准电压源。

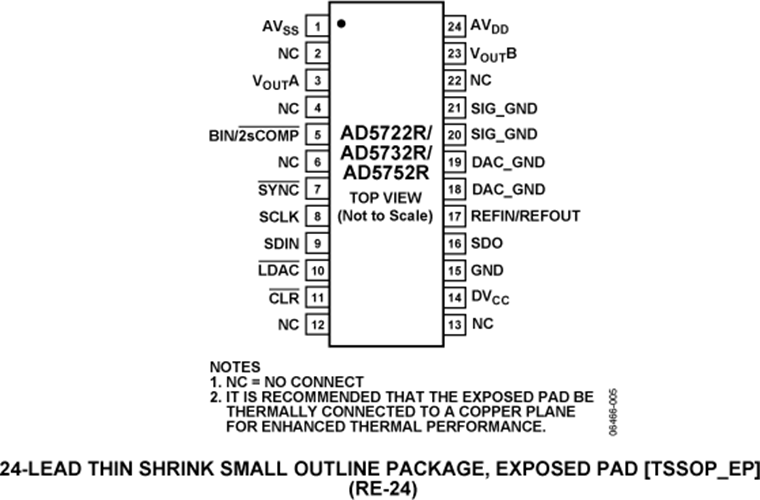

AD5722R/AD5732R/AD5752R采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，所有DAC可实现同时更新。对于双极性输出，输入编码方式为用户可选的二进制补码或偏移二进制（取决于 BIN/2sComp引脚的状态）；对于单极性输出，输入编码方式为标准二进制。利用异步清零功能，可将所有DAC寄存器清零至用户可选的零电平或中量程输出。这些器件均采用24引脚TSSOP封装，额定温度范围为−40°C至+85°C工业温度范围。

应用

工业自动化

闭环伺服控制、过程控制

汽车测试与测量

可编程逻辑控制器

数据手册, Rev. 0, 1/09
