TI德州仪器 AD5754R 产品介绍

2026-04-14 0次

说明

完整的四通道12/14/16位DAC
单/双电源供电
软件可编程输出范围：
+5 V、+10 V、+10.8 V、±5 V、±10 V、±10.8 V
积分非线性(INL)误差：±16 LSB（最大值），
DNL误差：±1 LSB（最大值）

总非调整误差（TUE）：0.1% FSR（最大值）
建立时间：10 μs（典型值）
集成基准电压源：±5 ppm/°C（最大值）
集成基准电压缓冲器
欲了解更多特性，请参考数据手册

特性

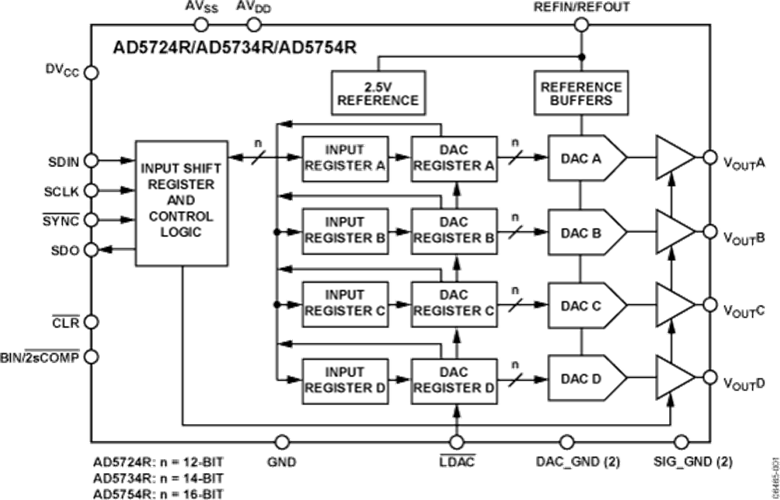

AD5724R/AD5734R/AD5754R是4通道12-/14-/16-bit 串行输入、电压输出、数模转换器。它们采用4.5 V ～+16.5 V单电源供电，或者采用 ±4.5 V ～ ±16.5 V双电源供电。额定标称满刻度输出电压范围是由软件选择的，包括+5 V, +10 V, +10.8 V, ±5 V, ±10 V, ±10.8 V。该产品还包括集成输出放大器、基准缓冲器、以及具有ADI公司专有的上电/断电控制电路。

该产品提供确保的单调性，最大积分非线性误差为±8 LSB，低噪声，最大建立时间为10 μs，芯片基准电压为+2.5 V

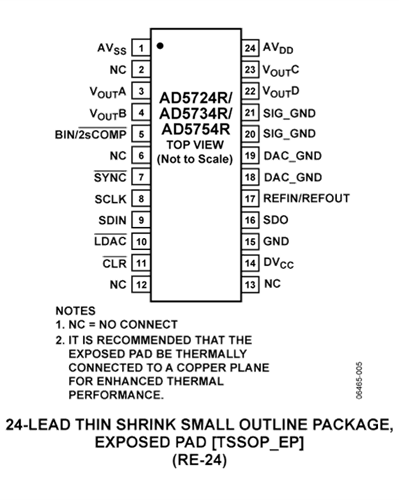

AD5724R/AD5734R/AD5754R采用串行接口，其工作时钟速率高达30 MHz，且与DSP以及微控制器接口标准兼容。双重缓冲允许同时更新所有数模转换器。输入编码由用户选择，对于双极输出而言，输入编码采用补码二进制或偏移二进制(取决于Pin BIN/2sComp的状态)，对于单极输出而言，输入编码采用标准二进制。异步清除功能可以对所有数模转换寄存器清除到用户选择的零刻度或中间刻度。AD5724R/AD5734R/AD5754R采用24引脚TSSOP封装，在工作温度范围-40°C ～ +85°C达到技术指标。
