TI德州仪器 AD5763 产品介绍
2026-04-14
0次
说明
- 完整的双通道16位DAC
- 可编程输出范围
±4.096 V、±4.201 V或±4.311 V - 积分非线性（INL）误差：±1 LSB（最大值）、微分非线性（DNL）误差：±1 LSB（最大值）
- 低噪声：70 nV/√Hz
- 建立时间：最长10 μs
- 集成基准电压缓冲器
- 片内芯片温度传感器
- 上电/掉电期间输出受控
- 可编程短路保护
- 通过 LDAC同时更新
- 异步清零至零代码
- 欲了解更多特性，请参考数据手册
特性
AD5763是一款双通道、16位、串行输入、双极性电压输出数模转换器(DAC)，采用±4.75 V至±5.25 V电源供电。标称满量程输出范围为±4.096 V。它内置输出放大器、基准电压缓冲器以及上电/断电控制电路，还有一个数字I/O端口，可通过串行接口进行编程。每个通道均配有数字失调与增益调整寄存器。
AD5763是一款高性能转换器，可保证单调性，积分非线性(INL)误差为±1 LSB，低噪声，建立时间为10 μs。上电期间，当电源电压变化时，输出通过一个低阻抗路径箝位在0 V。

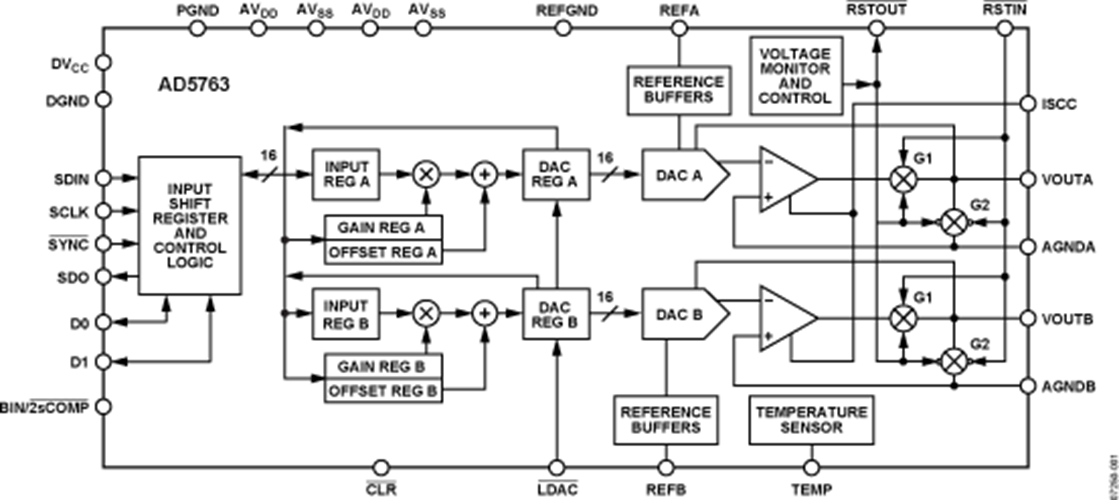

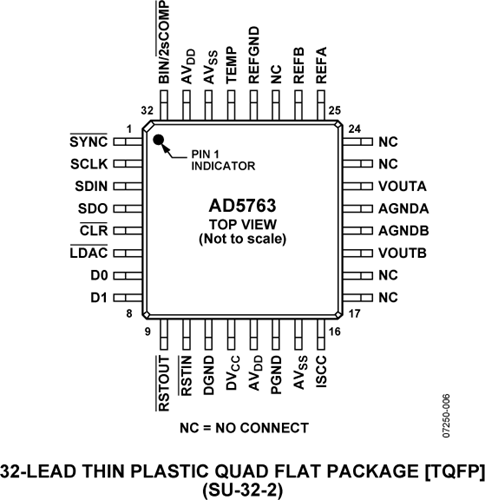

AD5763采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，DAC可实现同时更新。输入编码可以通过编程设置为二进制补码或偏移二进制格式。异步清零功能可将DAC寄存器清零至双极性零或零电平，具体取决于所用的编码方式。AD5763是闭环伺服控制和开环控制应用的理想之选。它采用32引脚TQFP封装，保证温度范围为−40°C至+105℃工业温度范围。图1为AD5763的功能框图。
应用
