说明

带可配置输出放大器的4路12位DAC
+5V或+3V单电源工作
低电源电流：
- 0.85mA正常工作电流
- 10µA关断模式(MAX5500)
加载-感应输出
上电复位将所有寄存器和DAC清零
关断之前可调用最后的状态
SPI/QSPI/MICROWIRE兼容
通过3线串口同时或独立控制DAC
用户可编程的数字输出
确保可工作在扩展级温度范围(-40°C至+105°C)

特性

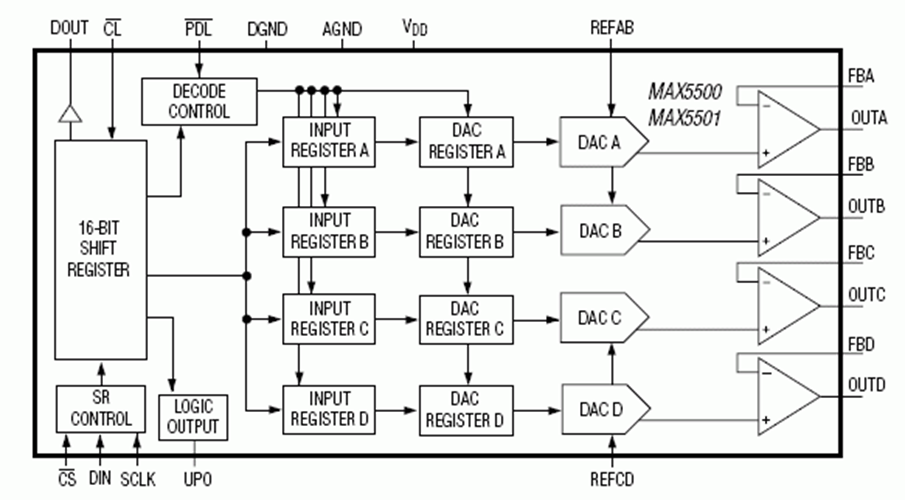

MAX5500/MAX5501在小尺寸、20引脚的封装内集成了4路低功耗、12位数模转换器(DAC)和4路精密的输出放大器。4路精密放大器的每个反相输入均可外部访问，提供了方便的增益配置、远程监测和高输出驱动能力，使得MAX5500/MAX5501理想用于工业过程控制应用。其它特性包括软件关断、硬件关断锁存、低电平有效的复位将所有寄存器和DAC清零、用户可编程的逻辑输出以及串行数据输出。

每个DAC都具有双缓冲输入，用于连接输入寄存器和后面的DAC寄存器。16位串行字将数据加载到每个输入寄存器。串行接口兼容于SPI™/QSPI™/MICROWIRE™。串行接口允许输入寄存器和DAC寄存器独立更新或者采用单个软件命令同时更新。3线接口同时更新DAC寄存器。所有逻辑输入是TTL/CMOS兼容的。MAX5500工作于+5V单电源，MAX5501工作于+3V单电源。MAX5500/MAX5501工作于-40°C至+105°C扩展级温度范围。
