  SlimStack板对板连接器，0.35毫米端子间距，0.60毫米高度，全铠装ACB6 加强型系列，提供电流高达5.0安培的电源钉、全铠装外壳保护以及优异的性能并带有对配导向装置和电气连接保障装置，在恶劣环境中提供更可靠的连接。

SlimStack板对板连接器

特色优势

  所采用的电源焊爪结构可连接5.0安培的电源电路

  以紧凑的外形来满足客户对大功率的要求

  全铠装设计从内部和外部包裹连接器

  有助于防止塑壳在组装期间损坏

  SlimStack 0.35毫米端子间距板对板连接器，

  0.60毫米高度，全铠装，ACB6 加强型系列

  ○对准界面的面积大

  方便对配操作，提高工作效率

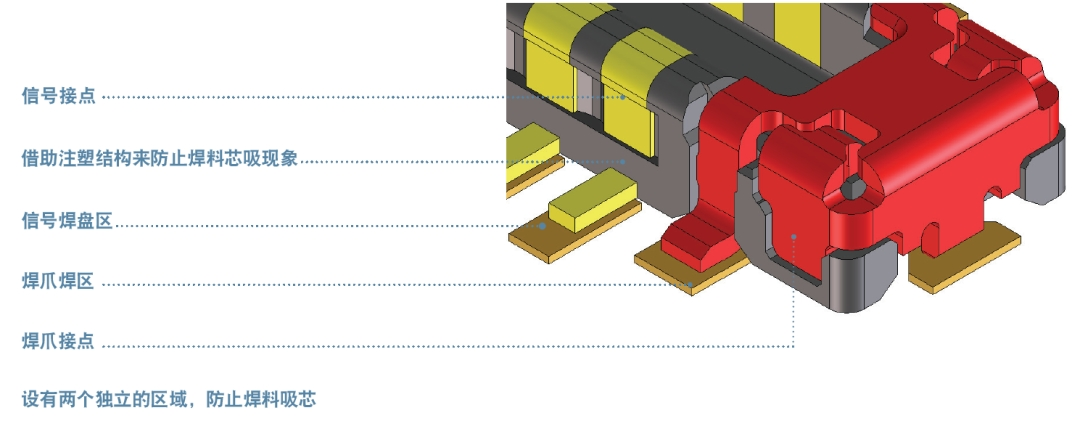

  ○接点区与焊盘区分开。端子和焊爪用镍屏障隔开

  防止焊料芯吸现象和干扰，提供可靠连接

  ○插钉与端子触点部位的上表面镀金

  有助于防止焊料芯吸现象和干扰

  ○焊爪和信号接点之间的距离

  有助于防止短路

市场和应用场合

  ●消费类产品

  智能手机

  平板电脑

  可穿戴设备

  便携式音响设备

  便携式导航设备

  物联网和智能家居设备

  AR/VR(增强现实/虚拟现实)设备

  5G及射频设备

  无人机

  ●医疗设备

  患者监护装置

  治疗和外科设备

  ●国防

  无人驾驶车辆

  飞机航空电子设备

▲智能手机

▲无人机

▲患者监测设备

规格参数

  ●参考信息

  包装：带盖的压花带

  设计计量单位：毫米

  是否符合RoHS标准：是

  是否无卤素：是

  ●电气参数

  电压(最大值)：60伏

  电流(最大值)：0.3安培/端子

  电源焊爪：5.0安培

  接触电阻:

  信号接点：80毫欧

  焊爪接点: 15毫欧

  绝缘耐压：250伏交流

  绝缘电阻：100兆欧

  ●机械参数

  端子间距：0.35毫米

  对配高度：0.60毫米

  宽度(插座)：1.90毫米

  长度(插座)：

  总间距+2.80毫米

  是否具备坚固性(内盖)：是

  接点数量：双接点

  对准：0.33毫米端子间距和跨度

  电路数量：10到60路

  ●物理参数

  插入力(最大值):

  10到50端子：45牛

  52到60端子：60牛

  每路的拔脱力(最小值)0.25牛/端子

  温升(最大值)：30摄氏度

  温升范围：-40至85摄氏度
