TI德州仪器 DS2488 产品介绍
2026-04-14
0次
说明
- 双触点解决方案支持高级TWS功能
- 外壳和耳塞之间的短消息交换
- 用于传输文件的高速512kbps直通模式
- 耳塞式电池充电器供电
- 三个GPIO引脚，用于可选功能控制或状态检测
- 全面的耳塞和充电盒检测功能
- 耳塞64位识别码(ROM ID)插入时可读
- 工作电源来自1-Wire IOA线路
- 检测何时进出充电盒
- 检测充电盒电池电量耗尽
- 极简的双路1-Wire接口降低了成本和复杂性
- 单个专用触点可用于通信和供电
- 在两个主机控制器之间以90kbps进行仲裁通信
- 在1.71V至3.63V的电压范围内读写
- 非常适合电池功耗型应用
- 1.6mm x 0.9mm x 0.33mm WLP小型封装，0.4mm间距
- 工作电压范围：1.71V至3.63V
- IOA引脚高ESD抑制能力：±8kV HBM（典型值）
- 工作温度：−40°C至+85°C
特性

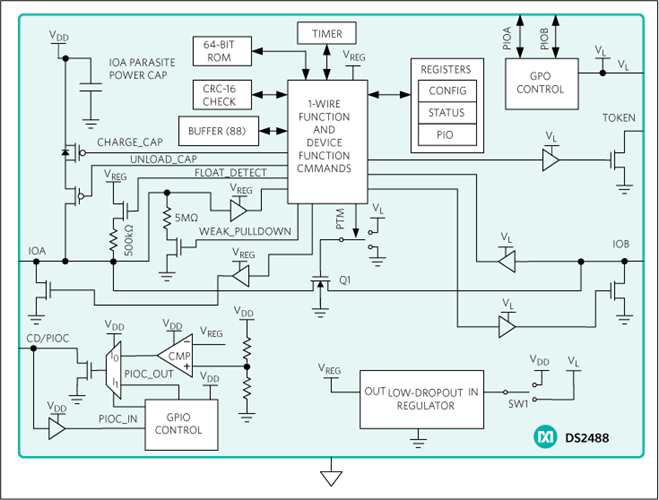

DS2488是一款简单的电桥器件，电桥两侧各有一个专用触点，可在两个基于微控制器的子系统之间实现高达512kbps的直通通信、电池充电供电、短消息交换和状态报告。真无线立体声(TWS)耳塞就是一个应用示例，包含Bluetooth®音频SoC和用于容纳耳塞并为其充电的微控制器供电盒。在这种情况下，DS2488将与SoC一起安装在耳塞中，充电盒微控制器将通过单个专用引脚与DS2488通信（参见典型应用电路）。所有这些都得益于Maxim的1-Wire接口的灵活性，该接口用于操作两个独立的I/O端口IOA和IOB。为了在两个连接的控制器之间实现器件操作，这两个DS2488 1-Wire接口中的每一个都可以访问64位工厂编程的ROM ID、用于传输短消息的8字节缓冲区以及用于三个开漏GPIO引脚器件配置、状态和控制的寄存器。通过配置设置，可使能双向高速512kbps直通模式，从而在两个连接的微控制器之间实现大数据传输。
要在IOA和IOB之间实现通信，DS2488的最大工作电压为3.63V。但为了支持从连接到IOA侧的子系统到连接到IOB侧的子系统的特殊供电模式，该器件可承受5V电压，并在IOA施加4V至5V（标称值）电压时进入供电状态。在此模式下，额外的DS2488输出引脚用于控制外部晶体管，以便向IOB侧电子器件（例如电池充电器）供电。
应用
- 通信和控制桥接
- 电子锁
- 真正的无线立体声耳塞和充电器盒
- 可穿戴设备
参数
类型 | 描述 |
消费电子 | 可听戴设备和可穿戴设备 |
