TI德州仪器 MAX17313 产品介绍

2026-04-14 0次

说明

电池健康 + 可编程安全/保护
- 过压(随温度改变)
- 过充电流
- 过热/欠温
- 充电故障期间通过理想二极管放电
- 充电方案(JEITA)
- 零电压充电选项
- 欠压 + SmartEmpty
- 过放电/短路
非易失存储器，用于独立操作
- 历史记录、用户数据(122字节)
低静态电流
- FET使能：24µA @ 有效工作，18µA @ 休眠
- FET禁止：7µA @ Ship，0.5 µA @ DeepShip，0.1µA @ 欠压关断
按钮唤醒——避免系统功耗，直到按钮被按下
ModelGauge m5 EZ算法
- 百分比、容量、剩余工作时间/充满时间、老化
- Cycle+™老化预测
动态功率——估算功率容量
精密测量，无需校准
- 电流、电压、功率、时间、循环
- 管芯温度/热敏电阻

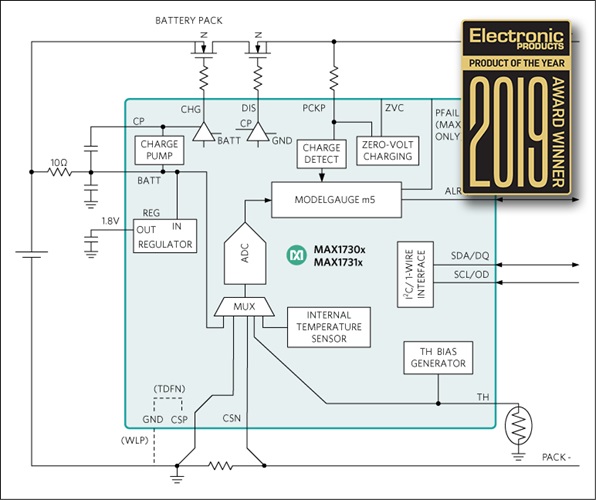

MAX17301–MAX17303/MAX17311–MAX17313为24μA I_Q独立式电池侧电量计IC，具有保护器和可选的SHA-256安全认证，适用于单节电池锂离子/聚合物电池。

IC监测电池的电压、电流、温度和状态，利用外部高边N-FET提供过压/欠压、过流、短路、过热/欠温和过充保护，以及提供充电方案，确保锂离子/聚合物电池在安全条件下工作，延长电池寿命。

为防止假冒电池，IC集成SHA-256认证及160位密钥。每片IC具有唯一的64位ID。

电量计采用ModelGauge m5算法，既具有库仑计出色的短期高精度、高线性度特性，又具有电压电量计出色的长期稳定性，提供业内领先的计量精度。

IC在较宽的工作条件下自动补偿老化、温度和放电率并以毫安时(mAh)或百分比(%)提供精确的电量状态(SOC)。

动态功率功能提供关于电池在不违反最小系统输入电压的情况下能够提供给系统的瞬时最大电池输出功率。

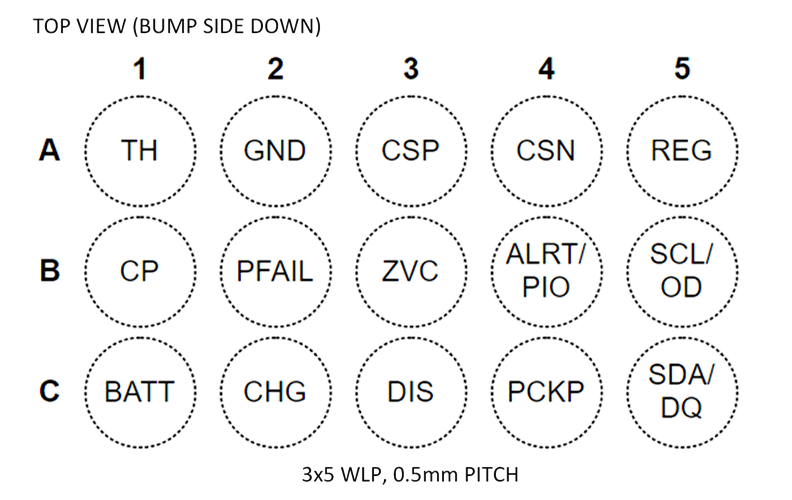

可以通过Maxim 1-Wire^®或2线I²C接口访问数据和控制寄存器。IC采用无铅、3mm x 3mm、14引脚TDFN封装和1.7mm x 2.5mm、15焊球、0.5mm焊距WLP封装。
