TI德州仪器_DS2484_产品介绍

h1_key

DS2484

量产

时间可调并具有休眠模式的单通道1-Wire主机

TI德州仪器 DS2484 产品介绍

2026-04-14 0次

说明

I²C主机接口支持100kHz和400kHz通信速率
支持标准和高速1-Wire通信
可调整1-Wire定时：t_RSTL、t_MSP、t_W0L和t_REC0
1-Wire端口可通过软件控制关断
支持省电的休眠模式(SLPZ引脚)，此时1-Wire端口为高阻
I²C工作电压：1.8V ±5%、3.3V ±10%和5.0V +5/-10%
内置电平转换：1-Wire工作电压为1.8V -5% 至5.0V +5%，独立于I²C电源
内置I/O引脚ESD防护：±8kV (HBM)
-40°C到+85°C工作温度范围
提供8引脚TDFN和6引脚SOT23封装

特性

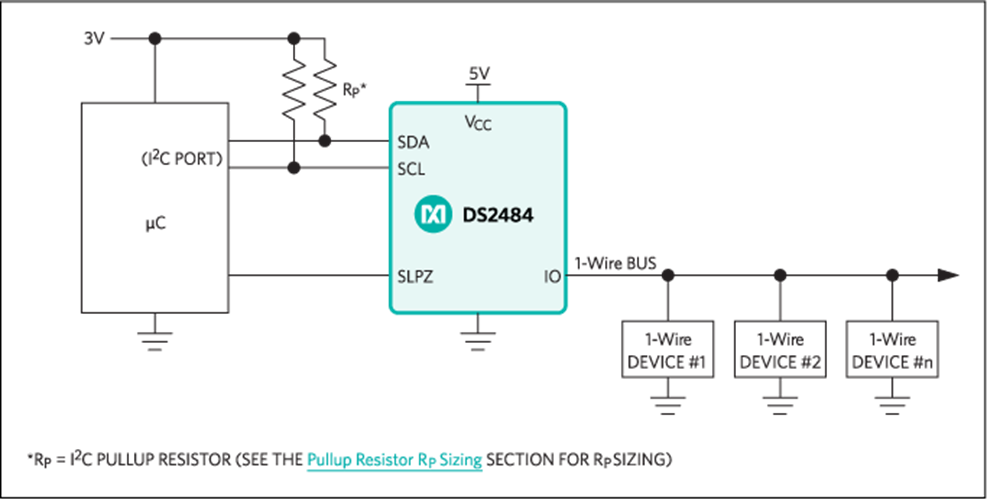

DS2484是一款I²C至1-Wire^®桥接器件，直接连接标准(100kHz)或高速(400kHz) I²C主机与下行1-Wire从机，进行协议转换。与其它1-Wire从机器件相比，DS2484是一款1-Wire主机。内置用户可调定时器，无需主机处理器产生复杂的、对时序要求严格的1-Wire波形。此外，1-Wire总线能够通过软件控制关断。双电压工作允许I²C和1-Wire两端工作在不同的电压。强上拉允许通过1-Wire总线为EEPROM、传感器等1-Wire器件供电。不使用时，可将DS2484置于休眠模式，使功耗降至最小。
