TI德州仪器 DS2482-800 产品介绍

2026-04-14 0次

说明

I²C主机接口，支持100kHz和400kHz I²C通信速率
1-Wire主控制器I/O，带有可选的有源或无源1-Wire上拉
提供复位/应答，八位，单位和三位1-Wire I/O序列
独立工作的8格1-Wire I/O通道
标准和高速1-Wire通信
1-Wire边沿摆率控制
提供低阻抗1-Wire强上拉，以支持EEPROM、温度传感器或其他具有短时大电流模式的1-Wire从器件
三条地址输入引脚用于I²C地址分配
宽工作范围：2.9V至5.5V, -40°C至+85°C
16引脚SO封装(150mil)

特性

DS2482-800是I²C至1-Wire®桥接器件，可直接与标准(最大100kHz)或快速(最大400kHz) I²C主控制器连接，实现I²C主机和下游1-Wire从机之间的双向协议转换。相对于1-Wire从器件而言，DS2482-800是一个1-Wire主机。芯片内部经工厂调校的定时器将系统主处理器从繁琐的1-Wire波形定时控制中解放出来，同时支持标准和高速1-Wire通信。为优化1-Wire波形生成，DS2482-800在1-Wire的上升和下降边沿进行摆率控制，并具有可编程功能，可屏蔽某些1-Wire从器件产生的快速应答脉冲边沿。可编程强上拉特性可用于为某些特殊的1-Wire器件提供1-Wire供电，例如EEPROM和传感器等。DS2482-800将这些功能整合在一起，并提供8个独立的1-Wire I/O通道。I²C从地址分配受控于三个二进制地址输入引脚，以解决与系统中其他I²C从器件可能的地址冲突问题。

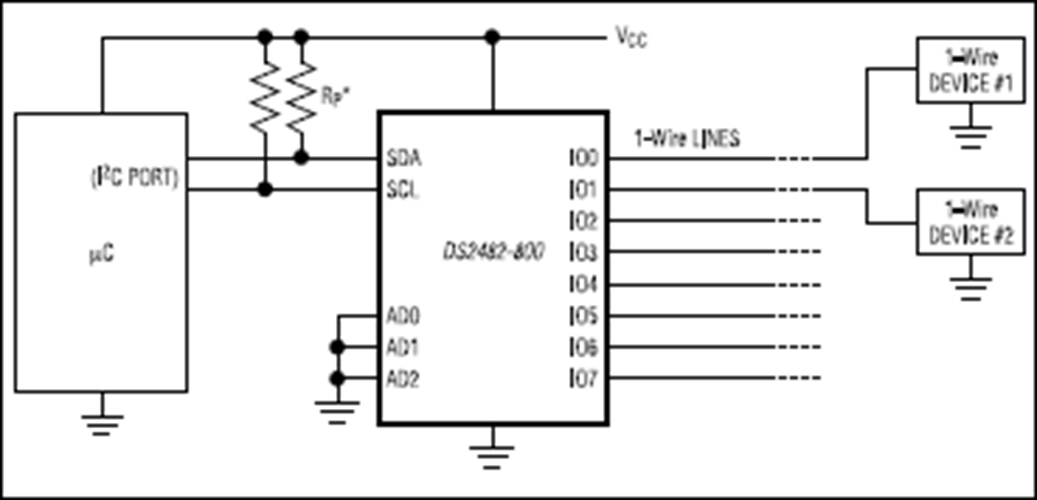

应用
