TI德州仪器_DS2401_产品介绍

TI德州仪器 DS2401 产品介绍

2026-04-14 0次

说明

与DS2400引脚兼容的升级产品
- 外部供电电源范围：2.8V至6.0V
- 多个DS2401可以连接在一条公共的1-Wire总线
工厂刻入、经过检测的64位注册码(8位家族码 + 48位序列码 + 8位CRC校验码)；保证没有任何两个器件的注册码是相同的
内部多点控制器确保与其他1-Wire网络产品兼容
8位家族码表明DS2401通信需要读取装置
读取装置首次上电时将产生在线脉冲应答

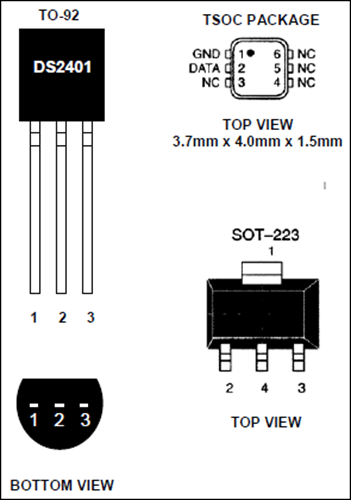

低成本TO-92、SOT-223和TSOC表贴封装
将控制、地址、数据和供电集于一个引脚
零待机电源
直接通过单个端口连接至微处理器，通信速率达16.3kbps
TO-92卷带包装，提供倾斜引脚，间隔100mil (默认)或直引脚(DS2401T-SL)
工作在-40°C至+85°C工业级温度范围

特性

DS2401增强型硅序列号是一款低成本的电子注册码，以最少的电接口(通常只需一个微处理器端口)提供绝对、唯一的识别功能。内含一个工厂刻入的64位ROM，其中包括：48位唯一序列码、8位CRC校验码和8位家族码(01h)。数据采用1-Wire®协议，仅通过一个信号引线和一个地回路串行传输。用于读取和写入器件的电源可以由数据线本身产生，无须外部供电。DS2401是DS2400的升级版本。DS2401完全兼容于DS2400，但具有附加的多点通信能力，允许多个器件挂接在同一条数据总线上。通用的TO-92、SOT-223或TSOC封装提供了紧凑安装结构，便于标准安装设备的处理。

应用
