TI德州仪器 AD8155 产品介绍
2026-04-14
0次
说明
- 双通道2:1复用/1:2解复用
- 针对DC至6.5 Gbps NRZ数据速率进行了优化
- 按通道P/N对翻转，便于路由
- 可编程输入均衡
- 最多补偿40英寸的FR4
- 信号丢失检测
- 可编程输出预加重可高达12 dB
- 可编程输出电平，具有静噪和禁用功能
- 接受交流耦合或直流耦合差分CML输入
- 50 Ω片内端接
- 1:2解复用支持单播或双播操作
- 端口级自环
- 端口或单通道开关
- 灵活的内核电源电压：1.8 V至3.3 V
- 用户可设置的I/O电源电压：VCC至1.2 V
- 低功耗，采用基本配置时典型值为2.0 W
- 64引脚LFCSP封装
- 工作温度范围：−40°C至+85°C
特性
AD8155是一款与协议无关的异步、双通道2:1开关，共有六路差分CML输入和六路差分CML输出。信号路径支持NRZ信令，每个通道的数据速率最高达6.5 Gbps。各通道均提供可编程接收均衡、可编程输出预加重、可编程输出电平和信号丢失检测。

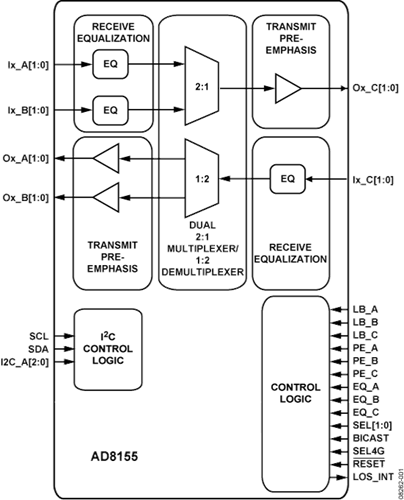

AD8155采用非阻塞式开关内核，各通道均内置一个2:1多路复用器和一个1:2解复用器，并且通过两个选择引脚SEL[1:0]支持独立通道开关。每个端口均为双通道链路。每个通道均采用异步路径，支持DC至6.5 Gbps的NRZ数据速率；通道之间彼此独立。AD8155具有低延时和极低的通道间偏斜特性。
AD8155主要用于支持串行链路的背板侧和线路接口侧冗余。解复用路径具有单播和双播能力，因此该器件支持1+1或1:1冗余。
AD8155能够复制输入数据，也适合测试高速串行链路。在端口监控应用中，AD8155可以利用端口C至端口A的直通连接来保持链路连接，同时将数据的副本发送至端口B的测试设备。
AD8155具有丰富的功能特性，既可以通过外部切换引脚来控制，也可以通过I2C®接口设置片内控制寄存器来控制。
应用
- 低成本冗余开关
- SONET OC48/SDH16及更低的数据速率
- 背板RXAUI、4x光纤通道、无限带宽、千兆以太网
- 背板OIF CEI 6.25 Gbps
- 串行数据电平转换
- 2/4/6通道均衡器或再驱动器
