TI德州仪器 MAX13055E 产品介绍

2026-04-14 0次

说明

兼容4mA或更大输入驱动器
确保100Mbps的数据速率
8路双向通道
+1.62V ≤ V_L ≤ +3.2V、+2.2V ≤ V_CC ≤ +3.6V供电电压范围
24焊球WLP (0.4mm间距)无铅封装
28引脚TQFN (3.5mm x 5.5mm)无铅封装
I/O V_CC端具有扩展的ESD保护
- ±15kV人体模型
- ±15kV IEC 61000-4-2气隙放电
- ±8kV IEC 61000-4-2接触放电

特性

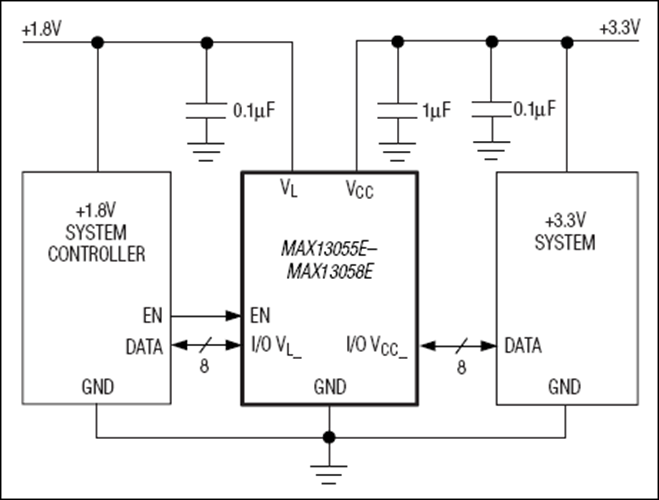

MAX13055E–MAX13058E是8通道、双向电平转换器，能够在多电压系统中支持100Mbps数据传输的电平转换。MAX13055E–MAX13058E可理想用于8个通道的电平转换。外接电源电压V_CC和V_L分别设置器件两侧的逻辑电平。器件V_L侧的逻辑高电平被转换成V_CC侧的高压逻辑电平，反之亦然。

MAX13055E–MAX13058E的外部驱动器在全速率工作模式下可源出至少4mA或更大的输出电流。每个输入/输出(I/O)通道可通过内部40µA电流源上拉至V_CC或V_L，允许使用推挽或漏极开路驱动器驱动MAX13055E–MAX13058E。

MAX13055E–MAX13058E具有使能(EN)输入，该引脚为逻辑低电平时，器件进入低功耗关断模式。MAX13055E–MAX13058E具有自动关断模式，当V_CC低于V_L时，器件关断。关断期间，I/O V_{L_}和I/O V_{CC_}的状态可根据适当的器件版本选择(参见完整数据资料中的Ordering Information/Selector Guide部分)。

MAX13055E–MAX13058E采用+2.2V至+3.6V的V_CC和+1.62V至+3.2V的V_L供电，可理想用于低电压ASIC/PLD与高压系统间的数据传输。MAX13055E–MAX13058E采用焊球间距为0.4mm的24焊球WLP或28引脚TQFN (3.5mm x 5.5mm)封装。MAX13055E–MAX13058E工作于-40°C至+85°C扩展级温度范围。

应用
