TI德州仪器 AD8158 产品介绍
2026-04-14
0次
说明
- 四通道2:1复用/1:2解复用
- 针对DC至6.5 Gbps NRZ数据速率进行了优化
- 按通道P/N对翻转，便于路由
- 可编程输入均衡最多补偿40英寸的FR4
- 信号丢失检测
- 可编程输出预加重最高达12 dB
- 可编程输出电平，具有静噪和禁用功能
- 欲了解更多信息，请参考数据手册
特性
AD8158是一款与协议无关的异步、四通道2:1开关，共有12路差分CML输入和12路差分CML输出。信号路径支持NRZ信令，每个通道的数据速率最高达6.5 Gbps。各通道均提供可编程接收均衡、可编程输出预加重、可编程输出电平和信号丢失检测。

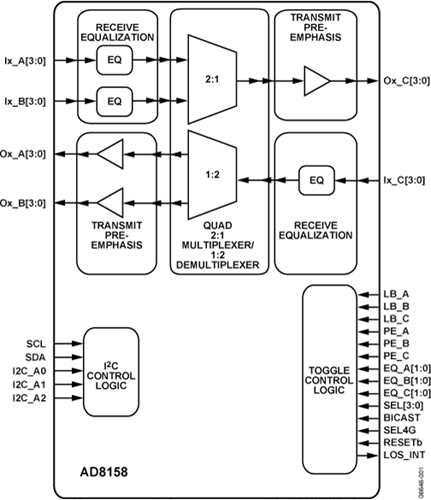

AD8158采用非阻塞式开关内核，各通道均内置一个2:1多路复用器和一个1:2解复用器，并且通过四个选择引脚SEL[3:0]支持独立通道开关。每个端口均为四通道链路。每个通道均采用异步路径，支持DC至6.5 Gbps的NRZ数据速率；通道之间彼此独立。AD8158具有低延时和极低的通道间偏斜特性。
AD8158主要用于支持串行链路的背板侧和线路接口侧冗余。解复用路径具有单播和双播能力，因此该器件支持1+1或1:1冗余。
AD8158能够复制输入数据，也适合测试高速串行链路。在端口监控应用中，AD8158可以利用端口C至端口A的直通连接来保持链路连接，同时将数据的副本发送至端口B的测试设备。
AD8158具有丰富的功能特性，既可以通过外部切换引脚来控制，也可以通过I2C®接口设置片内控制寄存器来控制。
应用
- 低成本冗余开关
- SONET OC48/SDH16及更低的数据速率
- 背板XAUI/千兆以太网/光纤通道/无限带宽
- 背板OIF CEI 6.25 Gbps
- 串行数据电平转换
- 4/8/12通道均衡器或再驱动器
