TI德州仪器 ADN4600 产品介绍
2026-04-14
0次
说明
- 完全8 × 8纵横式连接
- 完全缓冲式信号路径支持组播和广播操作
- 针对DC至4.25 Gbps数据速度进行了优化
- 可编程接收均衡
最多可以补偿30英寸的FR4 (4.25 Gbps)
可编程发射预加重/去加重补偿最
最多可以补偿30英寸的FR4 (4.25 Gbps) - 灵活的1.8 V 至3.3 V内核电源
- 按通道正极/负极(P/N)对翻转，便于路由
- 低功耗：每通道125 mW，4.25 Gbps
- 直流耦合或交流耦合的差分CML输入
- 可编程CML输出级
- 50 Ω片内端接
- 工作温度范围：-40°C至+85°C
- 支持8b10b、加扰或无编码不归零(NRZ)数据
- I2C 控制接口
- 64引脚LFCSP封装
特性
ADN4600是一款非阻塞式异步交叉点开关，具有八路PECL/CML兼容型差分输入和八路CML差分输出；输入提供可编程均衡，输出提供可编程输出电平及预加重或去加重。该器件针对NRZ数据进行了优化，工作速率最高可达4.25 Gbps。
接收输入提供9种设置的可编程均衡，最多可以补偿30英寸的FR4；以及7种设置的可编程预加重，最多可以补偿30英寸的FR4 (4.25 Gbps)。
ADN4600非阻塞式开关内核采用8 × 8纵横式结构，通过I2C控制接口支持独立通道开关。各通道均采用异步路径，支持DC至4.25 Gbps的NRZ数据速率。各通道间彼此完全独立。ADN4600具有低延时和极低的通道间偏斜特性。
ADN4600主要用于支持串行链路的背板、线路卡或电缆接口侧上的切换。

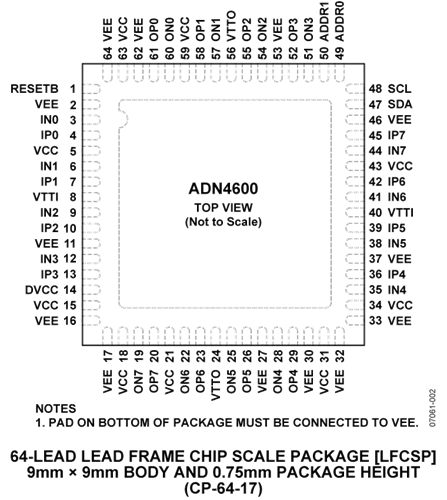

ADN4600采用9 mm × 9 mm、64引脚LFCSP封装，工作温度范围为−40°C至+85°C。
应用
数据手册, Rev. 0, 6/08
