TI德州仪器 ADN8102 产品介绍
2026-04-14
0次
说明
|
|
特性

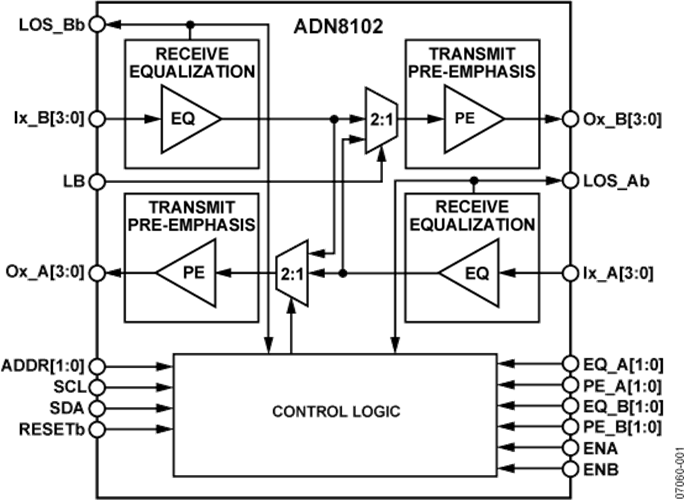

ADN8102是一款四通道双向CX4电缆/背板均衡器，具有八路PECL/CML兼容型差分输入和八路CML差分输出；输入提供可编程均衡，输出提供可编程输出电平及预加重或去加重。该器件针对NRZ数据进行了优化，工作速率最高可达3.75 Gbps。
接收输入提供可编程均衡，最多可以补偿30米CX4电缆(24 AWG)或40英寸FR4；并且提供可编程预加重，最多可以补偿15米CX4电缆(24 AWG)或40英寸FR4 (3.75 Gbps)。各通道还提供可编程信号丢失检测和自环功能，供系统测试和调试使用。
ADN8102通过切换引脚、I2C®控制接口（可提供更灵活的控制）或二者的组合进行控制。每个通道均采用异步路径，支持DC至3.75 Gbps的NRZ数据速率；通道之间彼此独立。该器件具有低延时和极低的通道间偏斜特性。
ADN8102主要用于支持CX4或InfiniBand®电缆上的机壳间切换应用。

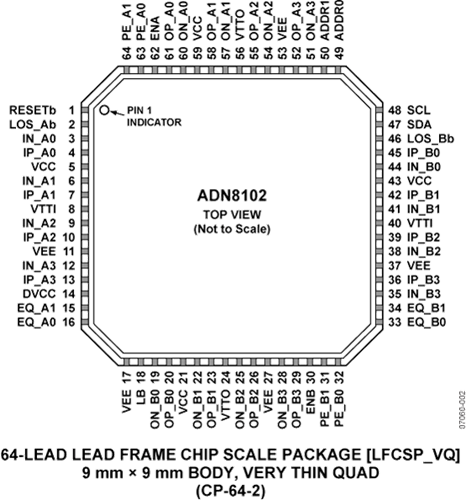

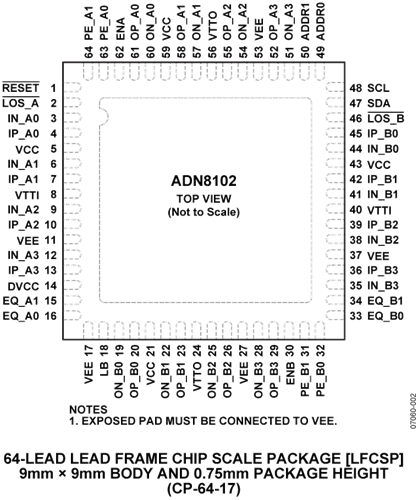

ADN8102采用9 mm × 9 mm、64引脚LFCSP (QFN)封装，工作温度范围为−40°C至+85°C。
应用数据手册, Rev. A, 8/08
