说明

特性

ADG3308-1是一款双向电平转换器，内置8个双向通道，它们可用于多电压数字系统，如低压DSP控制器与高压器件之间的数据传输等。器件的内部结构允许执行双向电平转换，且无需借助额外的信号来设置转换方向。

通过施加于V_CCA 的电压，可设置器件A端的逻辑电平，V_CCY则负责设置Y端的逻辑电平。为确保正常工作，V_CCA必须始终低于V_CCY。施加于器件A端的V_CCA兼容逻辑信号，在Y端则以V_CCY兼容电平出现。类似地，施加于器件Y端的V_CCY兼容逻辑电平，在A端则以V_CCA兼容逻辑电平出现。

使能引脚（EN）可提供A端和Y端引脚的三态工作模式。将EN引脚拉低时，两端的引脚均处于高阻抗状态。正常工作时，EN应驱动至高电平。

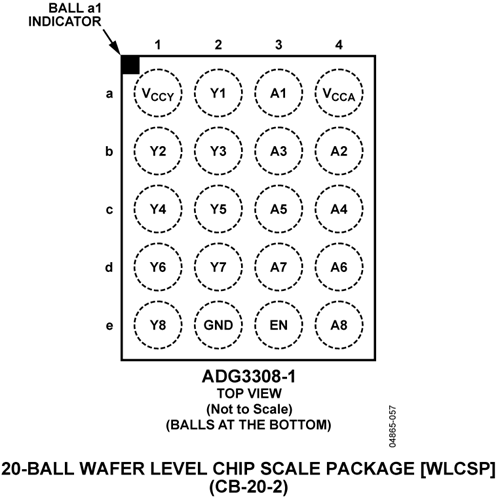

ADG3308-1提供20引脚WLCSP封装。EN引脚以VCCY电源电压为基准。

ADG3308-1保证工作电压范围为1.15 V至5.5 V，工作温度范围为−40°C至+85°C。

产品特色

1. 双向逻辑电平转换。
2. 保证电压范围为1.15 V至5.5 V。
3. 无方向引脚。
4. 封装：20引脚TSSOP和20引脚LFCSP

应用

参数
