说明

特性

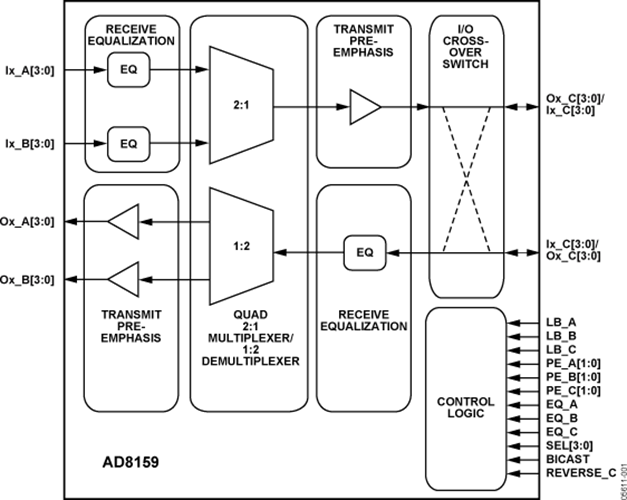

AD8159内置四个多路复用器和四个解复用器，每通道一组。各端口均为四通道链路，各通道以最高3.2 Gbps的数据速率工作，通道之间彼此独立。这些通道利用四个选择引脚SEL[3:0]独立开关；各选择引脚控制端口的一个通道。AD8159具有低延时和极低的通道间偏斜特性。

AD8159主要用于支持串行链路的背板侧和线路接口侧冗余。该器件具有单播和双播能力，因此可配置为支持1+1或1:1的冗余。

AD8159允许将一个端口上的输出和输入引脚反转，这有助于连接引脚排列相反的两个ASIC。

通过复制输入数据，然后将其同时发送至目的端口和测试设备，该器件也可用于测试高速串行链路。

应用

• 低成本冗余开关
• SONET OC-48/SDH-16及更低的数据速率
• 背板XAUI（万兆以太网）
• 背板千兆以太网
• 背板光纤通道1.06 Gbps和2.125 Gbps
• 背板无限带宽(InfiniBand®)
• 背板PCI Express (PCIe)
