说明

输入电压范围：2.3 V至5.5 V
输出电压电平（V_DDA和V_DDB至VSS ≤ 35 V）
低输出电压电平：低至−24.2 V
高输出电压电平：可达+35 V
上升/下降时间：12 ns/19.5 ns（典型值）

传播延迟：80 ns（典型值）
工作频率：100 kHz（典型值）
超低静态电流：65 µA（典型值）
20引脚无铅TSSOP封装

特性

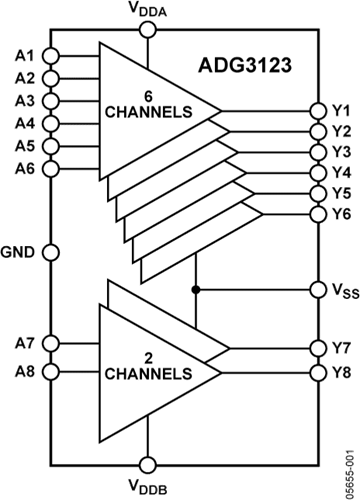

ADG3123是一款8通道、同相CMOS转高压电平转换器，采用增强型LC²MOS工艺制造，能够以高电源电压工作，同时保持超低功耗。

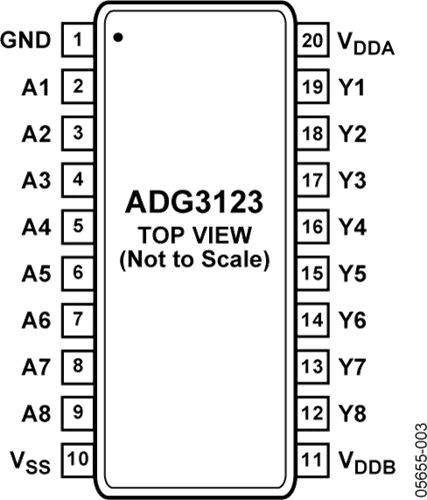

该器件的内部结构可确保与采用2.3 V至5.5 V电源供电的逻辑电路兼容。通过施加于V_DDA、V_DDB和V_SS引脚的电压，可以设置器件Y端输出可用的逻辑电平。V_DDA和V_DDB引脚分别设置Y1至Y6引脚和Y7至Y8引脚的高输出电平。V_SS引脚设置所有通道的低输出电平。针对低输入电平，ADG3123能够提供低至−24.2 V的输出电压电平；针对高输入逻辑电平，它能提供高达+35 V的输出电平。为确保正常工作，V_DDB必须始终大于或等于V_DDA，并且V_SS和VSS引脚之间的电压应当不超过35 V。

这些通道具有低输出阻抗，因此即使在较大容性负载情况下，也能够保证上升和下降时间均很短。此特性及低传播延迟和低功耗特性，使ADG3123成为TFT-LCD面板应用的理想驱动器。

ADG3123的额定温度范围为−40°C至+85°C，采用紧凑型20引脚TSSOP无铅封装。
