说明

特性

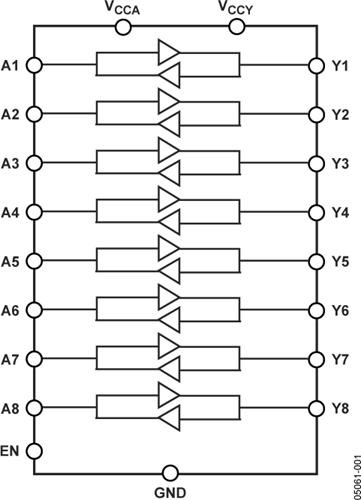

ADG3300是一款双向逻辑电平转换器，内置8个双向通道，可用于多电压数字系统，如低压DSP/控制器与高压器件之间的数据传输等。该器件的内部结构允许执行双向逻辑电平转换，且无需借助额外的信号来设置转换方向。

通过施加于V_CCA 的电压，可设置器件A端的逻辑电平， V_CCY 则负责设置Y端的逻辑电平。为确保正常工作，V_CCA必须始终低于V_CCY。施加于器件A端的V_CCA兼容逻辑信号，在Y端则以V_CCY兼容电平出现。类似地，施加于器件Y端的 V_CCY兼容逻辑电平，在A端则以 V_CCA兼容逻辑电平出现。

使能引脚可提供Y端引脚的三态工作模式。将使能引脚(EN)拉低时，A1至A8引脚被内部6 kΩ电阻拉低，而Y引脚则处于高阻抗状态。EN引脚以V_CCA 电源电压为基准，正常工作模式下驱高。

ADG3300采用紧凑型20引脚TSSOP封装，保证工作电压范围为1.15 V至5.5 V，工作温度范围为−40°C至+85°C。

• 低压ASIC电平转换
• 智能卡读卡器
• 手机和手机座
• 便携式通信设备
• 电信设备
• 网络交换机和路由器
• 存储系统(SAN/NAS)
• 计算机/服务器应用
• GPS
• 便携式POS系统
• 低成本串行接口
