TI德州仪器 MAX13013 产品介绍

2026-04-14 0次

说明

确保100Mbps数据速率
双向电平转换
- MAX13013 (单)
- MAX13014 (双)
- MAX3023 (四)
V_L最低可工作在+1.2V
禁止状态下仅消耗0.1µA电源电流
低静态电流(0.1µA)
UCSP、SC70、SOT23和TSSOP封装

特性

MAX13013/MAX13014/MAX3023是单/双/四路电平转换器，在多电压系统中提供必需的电平转换，实现100Mbps数据传输。外加电压V_CC和V_L设置器件两侧的逻辑电平。V_L侧的逻辑信号转换成V_CC侧更高电压的逻辑信号，反之亦然。

MAX13013是单路电平转换器，MAX13014是双路电平转换器，MAX3023 (UCSP™封装)是四路电平转换器，它们都具有使能(EN)输入。MAX3023 (TSSOP封装)四路电平转换器具有使能和使能输入端。禁用时，每个器件两侧所有的输入/输出都是三态，V_CC电源电流减小至0.03µA，V_L电源电流减小至0.1µA。V_L高于1.8V时，这些器件都能保证以100Mbps数据速率工作。

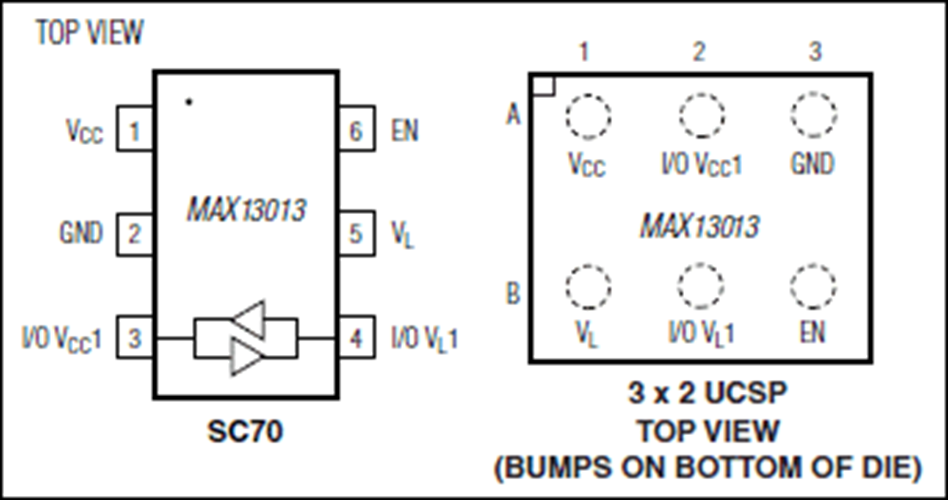

MAX13013/MAX13014/MAX3023的电源电压范围V_CC为+1.65V至+3.6V，V_L为+1.2V至(V_CC - 0.4V)，非常适合低电压ASIC/可编程逻辑器件(PLD)与较高电压系统之间的数据传输。MAX13013提供3 x 2 UCSP和6引脚SC70封装；MAX13014提供3 x 3 UCSP和8引脚SOT23封装；MAX3023提供4 x 3 UCSP和14引脚TSSOP封装。所有器件工作在扩展级温度范围：-40°C至+85°C。
