说明

特性

ADG3246是一款2.5 V或3.3 V、10位、2端口数字开关，采用低压CMOS工艺制造，具有低功耗、高开关速度和极低导通电阻特性。输入可以与输出相连，而且不会引起额外的传播延迟或产生额外的接地反弹噪声。

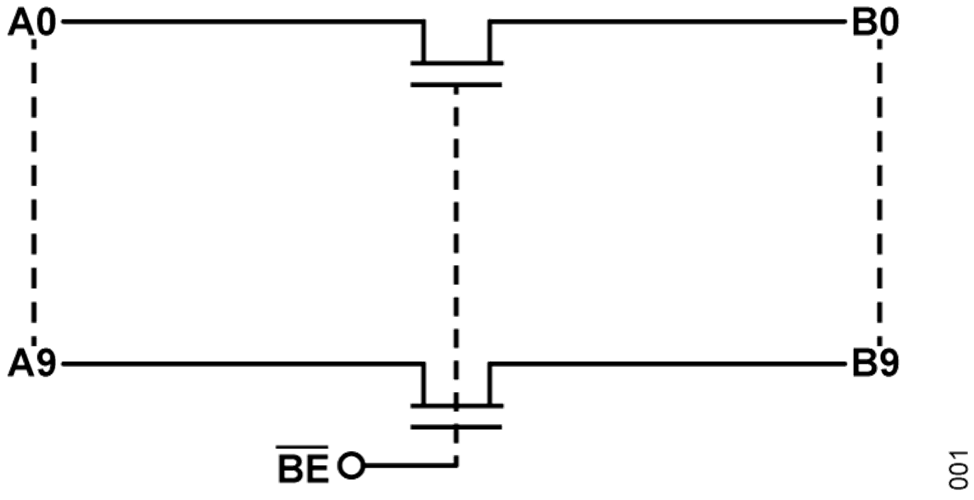

这些开关通过总线使能 (BE) 输入信号使能。在接通条件下，该数字开关可以切换双向信号。在断开条件下，达到电源电压的信号电平被阻止。

这款器件非常适合要求电平转换的应用。采用3.3 V电源供电时，可以将3.3V输入电平转换为2.5V输出电平。类似地，如果器件采用2.5 V电源供电，并且施加2.5 V输入，则器件将转换为1.8 V输出。此外，该器件含有一个电平转换选择引脚 (SEL) ，当SEL 为低电平时， V_CC 在内部降低，允许将3.3 V输入电平转换为1.8 V输出电平。因此，该器件适合要求在不同电源之间进行电平转换的应用，如转换器与DSP进行接口等。

产品特色

1. 3.3 V或2.5 V电源供电
2. 极低开关传播延迟
3. 4.5 Ω开关连接输入到输出
4. 电平/电压转换

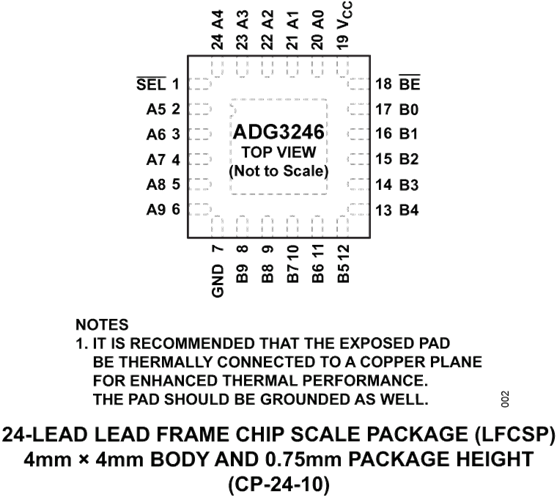

5. 24引脚4 mm x 4 mm LFCSP封装

应用

• 3.3 V至1.8 V电压转换
• 3.3 V至2.5 V电压转换
• 2.5 V至1.8 V电压转换
• 总线开关
• 总线隔离
• 热交换
• 热插拔
• 模拟信号切换

参数
